| 标称放电电流 | 5KA |
|---|---|
| 响应时间 | 10n（s） |
| 最大操作电压 | 10 |
| 最大放电电流 | 10mA |
| 温度范围 | -20~50 |
| 品牌 | 中性 |
| 型号 | -BNC-16TV |
| 加工定制 | 否 |
| 加工定制:否 | 标称放电电流:5KA |
| 响应时间:10n（s） | **大操作电压:10 |
| **大放电电流:10mA | 温度范围:-20~50 |
1. 功能特点
适用于多路集中 视频信号为一体的监控系统信号过电压防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等优点。
2. 使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
3. 工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
4. 技术参数
| |
保护线对 | 16路视频 |
额定工作电压Un(V) | 5 |
**大持续运行电压Uc(V) | 6 |
标称放电电流In（8/20ms） | 5KA |
**大放电电流Imax（8/20ms） | 10 |
限制电压Up (10/700/ms) V | ≤20 |
绝缘电阻MΩ | ≥0.4 |
插入损耗dB | ≤0.5 |
驻波比 | 1.2 |
带宽FG | (0.3~10)M |
传输速率Vs | 10 M |
响应时间Ta | ≤1ns |
外壳防护等级 | IP20 |
外形尺寸 | 208*100*25MM
|

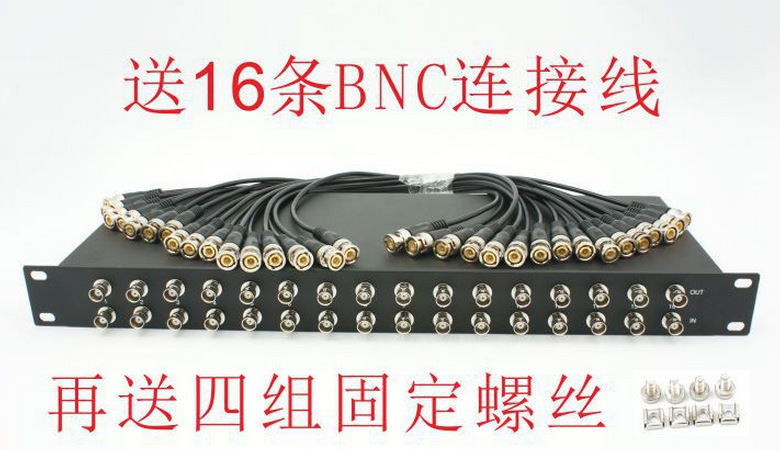

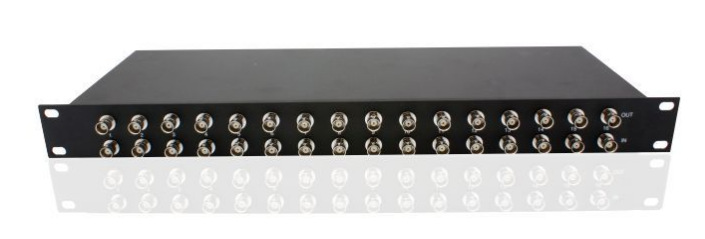

外壳材料 | 屏蔽金属盒/（19”1U机箱） |
接口方式（可选配） | BNC（K/K、K/J） |
5 安装、使用和维护 (1).安装说明
将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
将保护器接入被保护设备前端，必须连接可靠。
将保护器的接地线尽可能短地连接到机房或机柜保护接地母线上。
(2)注意事项
保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
