产地 | 北京 |
---|---|
工作电压 | 12V |
环境湿度 | 10-95% |
环境温度 | -10-+50℃ |
品牌 | CMD |
型号 | CMD-YWT04-R4 |
是否加工定制 | 否 |

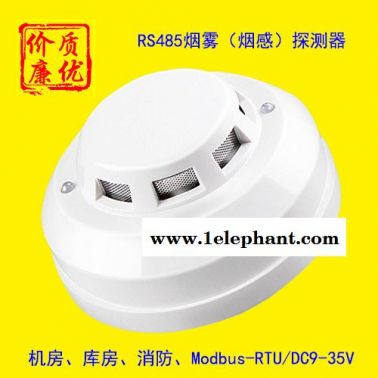

产品简介:
本产品为光电烟感火灾探测器(以下简称探测器),产品采用独特的结构设计及光电信号处理技术,具有防尘、防虫、抗光线光线干扰等功能,从设计上保证了产品的稳定性。本产品对缓慢阴燃或明燃产生的可见烟雾,有较好的的反应。适用于住宅、厂房、商场、宾馆、办公楼、教学楼、银行、图书馆、以及仓库等场所的火灾报警。
工作原理:产品采用烟雾中的颗粒折射红外光的原理探测火灾,电路主要由红外发射部分和接收部分组成,发射管与接收管置于光学迷宫中,光学迷宫可屏蔽外界杂散光的干扰,但不影响烟雾进入。在烟状态下,只接收到很弱的红外光,当烟雾进行时,由于散射作用,使接收光信号增干扰及降低功耗,发射电路采用脉冲方式工作,可提高发射管使用寿命。
技术参数:工作电压:直流12/24V
待机电流:≤30mA
报警电流:≤50mA
报警指示:红色LED闪烁
工作温度:-10℃~+50℃
环境温度:95%RH(无凝结现象)
抗RF干扰:10MHz – 1GHz 20V/m
信号输出:RS485标准Modbus-RTU协议
执行标准:GB4716-2005,EN54-7
灵 敏 度:0.5db/m(±0.1db/m)
外形尺寸:104mm(直径)*-51mm(高度)
覆盖区域:当空间高度为6m-12m,一个探测器的保护面积对一般保护现场而言为80平方米;空间高度为6m以下时,保护面积为60平米。具体参数应以火灾自动报警系统设计规范GB50116-98为准
功能特点:自动复位
红外光电传感器
采用MCU智能处理电路
LED指示报警
SMT工艺制造,稳定性强
防尘、防虫、抗白光干扰设计
金属屏蔽,抗射频干扰(20V/ m – 1GHz)
产品安装: 安装方法:选择适合的安装位置,一般安装于探测器覆盖区域中央的天花板上。

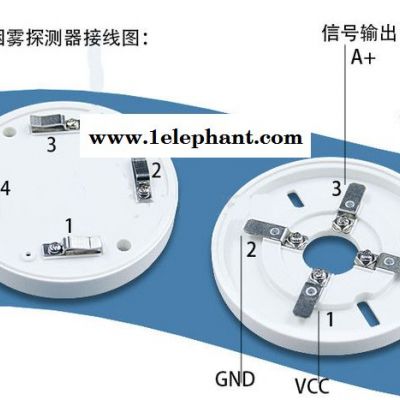

接线说明:
RS485通讯协议 (1) RS485通讯接口,异步半双工模式。
(2) 通讯波特率4800、9600、19200bps 可设置,出厂默认值为9600 bps。
(3) 数据格式:N,8,1无校验位、8个数据位、1个停止位。
(4)仪表地址:1~255可设置;默认出厂设备地址为10。
本机目前支持01H、02H、03H、04H读命令,
01H、02H、04H读命令功能相同,发送和返回除功能码不同,其他都相同;
03H功能码数据特殊,下面分别说明
报文格式说明:
命令:读命令
主机请求:
地址 + 命令 + 数据地址 + 数据长度 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址:为所要查询仪表地址码,可以在 1~255内设置,占用 1个字节
命令: 读命令,长度为 1个字节
数据地址:欲读取的数据起始地址,占用 2个字节数据长度:欲读取的数据字长度
CRC16校验码:低8位在前,高8位在后,占用2个字节
从机响应:
地址 + 命令 + 数据长度 + 数据信息 + CRC校验码
1byte + 1byte + 1byte + nbyte + 2byte
地址:为响应仪表地址码,长度为 1个字节
命令:长度为 1个字节
数据长度:将要发送的数据字节长度
数据信息:读取的数据,具体见仪表参数地址表
CRC16校验码:占用2个字节,低8位在前,高8位在后
通信协议举例:
(1) 读数据寄存器(功能代码01H):读烟感状态,仪表地址为10,举例说明。烟感正常;
主机读数据帧:
地址 | 命令 | 起始地址(高位在前) | 寄存器数(高位在前) | 校验码(低位在前) |
0AH | 01H | 00H,00H | 00H,01H | FCH,B1H |
仪表回应数据帧:烟感正常
地址 | 命令 | 数据长度 | 数据段1个字节为烟感数据 | 校验码 |
0AH | 01H | 01H | 00H, | 53H,ACH |
仪表回应数据帧:烟感报警
地址 | 命令 | 数据长度 | 数据段1个字节为烟感数据 | 校验码 |
0AH | 01H | 01H | 01H, | 92H,6CH |
(2) 读数据寄存器(功能代码02H):读烟感状态,仪表地址为10,举例说明。烟感正常;
主机读数据帧:
地址 | 命令 | 起始地址(高位在前) | 寄存器数(高位在前) | 校验码(低位在前) |
0AH | 02H | 00H,00H | 00H,01H | B8H,B1H |
仪表回应数据帧:烟感正常
地址 | 命令 | 数据长度 | 数据段1个字节为烟感数据 | 校验码 |
0AH | 02H | 01H | 00H, | A3H,ACH |
仪表回应数据帧:烟感报警
地址 | 命令 | 数据长度 | 数据段1个字节为烟感数据 | 校验码 |
0AH | 02H | 01H | 01H, | 62H,6CH |
