| 安装机构型式 | 立式 |
|---|---|
| 额定电压 | 380V |
| 额定功率 | 2.2kw |
| 级数 | 单级 |
| 减速比 | 24 |
| 类别 | 涡轮蜗杆减速机 |
| 类型 | 齿轮箱 |
| 使用范围 | 冶金、化工、运输、纺织、水利 |
| 适用范围 | 工业 |
| 输入转速 | 960rpm |
| 许用扭矩 | 1000N.m |
| 用途 | 减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 圆柱齿轮减速机 |
| 输出转速范围 | 1000rpm |
| 品牌 | 德州金宇 |
| 型号 | qwl |
| 加工定制 | 是 |
| 是否原厂 | 是 |
性能特点

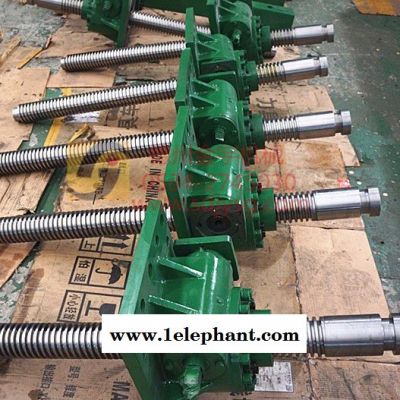

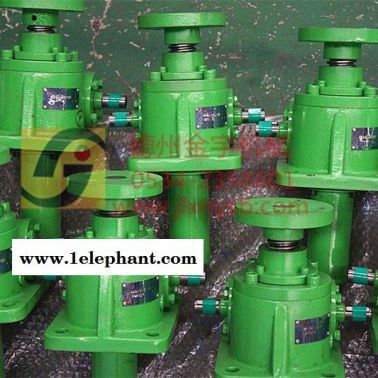

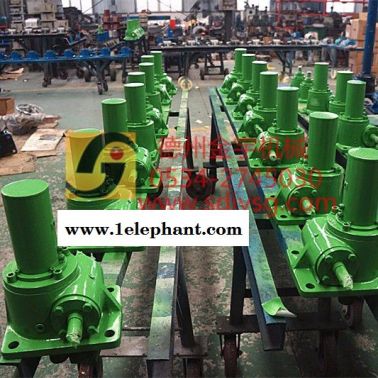

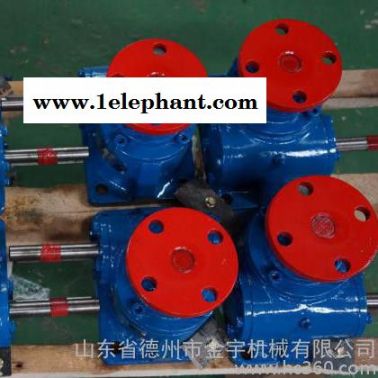

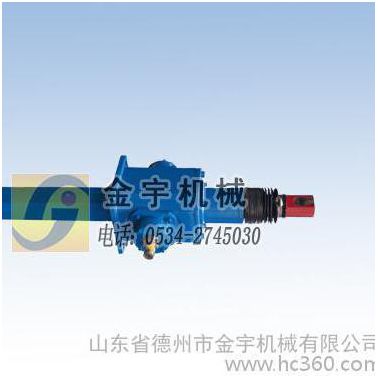

QWL系列蜗轮丝杆升降机是一种基础起重部件，已经列为JB/ ZQ4391-86标准。承载能力2.5-120T。具有结构紧凑，体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多。配套形式多、可靠性高、使用寿命长等许多优点。具有提升、降落、推进、翻转等多种功能。可以单台或组合使用，能按一定程序准确的控制调整提升或推进的高度，可以用电动机或其他动力直接带动。也可以手动**高输入转速1500r/min**大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。
应用范围
该产品可广泛用于机械、冶金、建筑、水利、化工、医疗、文化卫生等各个行业。如：机械加工上的重压紧固装置升降台、翻转装置及塑料加工机器等；安装和维修用爬梯和工具升降架、机车维修升降台位；轧机滚道间隙调整、管材或板材运送位置的调整；铸造启模或混凝土造型；冶炼方面用于调整电极、热液体浇铸；建筑方面用于移动设备和组合成品的模板，可升降的窗户、墙壁、围墙等；文化卫生方面可升降舞台、调整游泳池的地面高度、调整**高度、水利方面用于书库的闸门和保护板；科研方面用于不能用人力调整的运动等。
该产品已经在各钢厂连轧管上安装使用了很多台，在武钢等许多单位也大量使用。
结构形式、规格及标示方法
1、结构形式 1型——丝杆作轴向移动；
2型——丝杆作旋转运动、螺母作轴向移动
2、装配型式 A型——丝杆（或螺母）向上移动；
B型——丝杆或螺母）向下移动
3、螺杆头部型式
——1型结构型式的丝杆头部分为Ⅰ型（圆柱型）、Ⅱ型（法兰型）、Ⅲ型（螺纹型）和Ⅳ型（扁头型）四种型式
——2型结构型式的丝杆头部分为Ⅰ型（圆柱型）、Ⅲ型（螺纹型）两种型式
4、传动比 普通速比（P）和慢速比（M）。
5、提升承载能力 0.5,1,2.5,5,10,15,20,25,35,50,100,120（*10KN）十二种。
6、丝杆的防护 1型结构有基本型、防旋转型（F）和带防护罩型（Z）；
2型结构有基本型和带防护罩型（Z）。
