首页 > 供应产品 > 丝杆升降机德州金宇丝杆升降机**各种规格型号丝杆升降机蜗轮丝杆升降机螺旋丝杆升降机手动丝杆升降机可非标定制

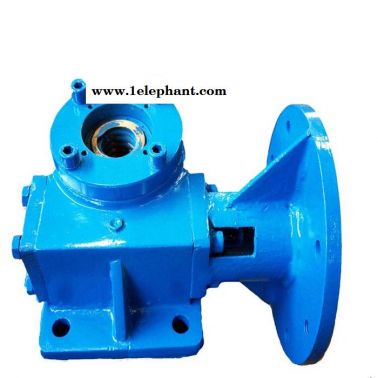

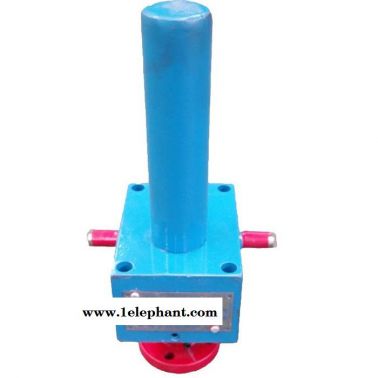

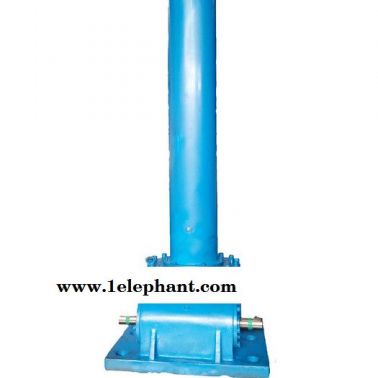

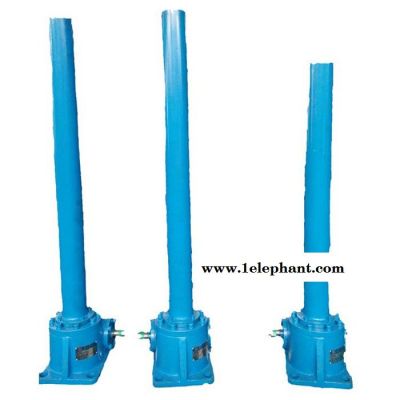

丝杆升降机德州金宇丝杆升降机**各种规格型号丝杆升降机蜗轮丝杆升降机螺旋丝杆升降机手动丝杆升降机可非标定制

单价	￥1500.00 / 台对比
销量	暂无
浏览	873
发货	山东德州市
库存	1000台起订1台
品牌	金宇
安装机构型式	立式
额定电压	380V
过期	长期有效
更新	2021-08-19 09:55

详细信息

安装机构型式	立式
额定电压	380V
额定功率	1.1kw
级数	单级
减速比	1
类别	蜗轮蜗杆减速机
类型	齿轮箱
使用范围	冶金、矿山、起重、运输、化工、纺织、制药
适用范围	升降机
输入转速	1450
许用扭矩	1450
用途	起重机减速机
安装形式	立式
布局形式	同轴式
齿面硬度	硬齿面
齿轮类型	斜齿轮减速机
输出转速范围	30rpm
品牌	德州金宇
型号	SWL
加工定制	是

性能参数

??性能参数

型号	SWL2.5	SWL5	SWL10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
最大起升力KN	25	50	100/150	200	250	350	500	1000	1200
最大拉力KN	25	50	99	166	250	350	500	1000	1200
螺杆螺纹尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr110×18	Tr120×20	Tr160×23	Tr180×25
蜗轮蜗杆传动比	6∶1???	6∶1?		8∶1			12.5∶1	12.5∶1	12∶1
（P）
蜗杆每转行程	1	1.167	1.565	1.5	1.5	1.687	1.875	1.914	2.082
mm(P)
蜗轮蜗杆传动比	24∶1	24∶1	24∶1	24∶1	32∶1	32∶1	32∶1	36∶1	36∶1
（M）
蜗杆每转行程	0.25	0.292	0.5	0.5	0.5	0.562	0.625	0.638	0.694
mm(M)
蜗赶扭距N.m	见图5~13
拉力负荷时螺杆	1500	2000	2500	3000	3500	4000	5500	6500	7000
的最大伸长mm
侧向力负荷时螺	见图5~11
杆的最大伸长mm
压力负荷时螺杆	见图12~18
的最大伸长mm
最大许用功率	1.45	2.59	3.47	4.02	5.38	13.06	13.9	28.5	62
KW
普通速比（P）	23	21	23	21	19	18	15	13	12
总效率%
慢速比（M）	14	12	15	13	11	11	11	10	8
总效率%
润滑油量kg	0.1	0.25	0.5	0.75	1.1	1.9	2.2	2.5	2.5
不加行程的质量kg	7.3	16.2	25	36	70.5	87	420	1010	1350
螺杆每100mm	0.45	0.82	1.67	2.15	4.15	5.2	7.45	13.6	17.3
的质量kg

注：1、最大许用功率是在环境温度为20摄氏度、工作持续率为20%/h蜗杆转速为1500r/min
条件下的参数。
      2、总效率为油脂润滑条件下的参数。
      3、工作环境温度-20~+80摄氏度。
      4、在静止状态一般可以自锁。

不同的起升负荷下所允许的起升速度

型号	起升力F	普通速比		慢速比
	KN	起升速比V	蜗杆转速n	起升速度Vm	蜗杆转速nm
	KN	m/min	r/min	m/min	r/min
SWL2.5	25	<0.05	<50	<0.0125	<50
	20	0.3	300	0.15	600
	15	0.5	500	0.1875	750
	10	0.75	750	0.25	100
	5	1.5	1500	0.45	1800
	2.5	1.8	1800	0.45	1800
SWL5	50	<0.0583	<50	<0.0146	<50
	40	0.35	300	0.175	600
	30	0.35	300	0.219	750
	20	0.7	600	0.292	1000
	10	1.166	1000	0.525	1800
	5	2.1	1800	0.525	1800
SWL10/15	100	0.288	200	0.15	300
	75	0.432	300	0.25	500
	50	0.432	300	0.375	750
	35	0.864	600	0.5	1000
	20	1.44	1000	0.9	1800
	10	2.592	1800	0.9	1800
	5	2.592	1800	0.9	1800
SWL20	200	0.15	100	0.1	200
	160	0.15	100	0.15	200
	120	0.3	200	0.15	300
