| 额定电压 | 380V |
|---|---|
| 额定功率 | 2.2kw |
| 级数 | 单级 |
| 减速比 | 8 |
| 类别 | 齿轮减速机 |
| 类型 | 齿轮箱 |
| 使用范围 | 化工 |
| 适用范围 | 升降机 |
| 输入转速 | 1400rpm |
| 许用扭矩 | 10N.m |
| 用途 | 减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 针轮减速机 |
| 输出转速范围 | 50rpm |
| 品牌 | 德州金宇 |
| 型号 | SJA |
| 加工定制 | 是 |
| 是否原厂 | 是 |

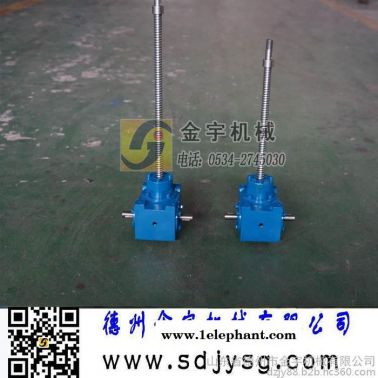

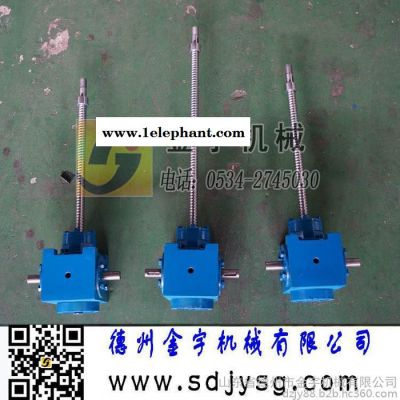

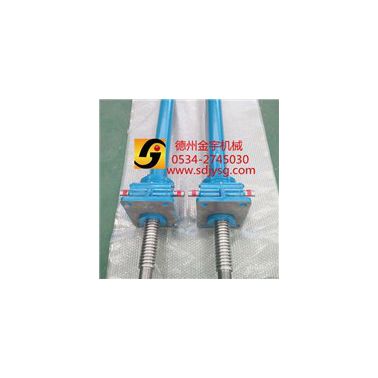

SJA普通丝杆升降机独特的方形凹槽壳体，加大外壳的散热能力，延长润滑脂使用寿命等。球墨铸铁的外壳材料选择，大幅提高壳体的强度和性能，以及在高温/低温下的广泛应用。方形尾罩设计，控制丝杠不自转。先进的加工设备和加工组装工艺，是高产品质量的保证，先进的设计理念创造了抗冲击能力强，高强度，低噪音，长寿命，体积小的优质产品。

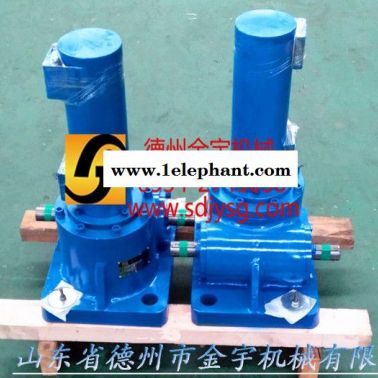

模块化组合丰富了产品的组合变化，SJA螺旋升降机可以直接与电机/减速电机/特殊功能附件的任意组合，一体化设计，为客户提供上千种轻而易举的选择。

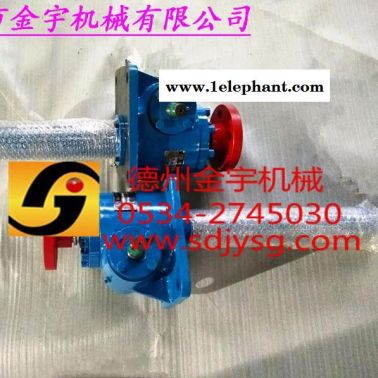

可以按照客户要求非标设计，如不锈钢壳体及丝杠螺旋升降机，多头丝杠，耐高温，耐低温等产品。附件齐全：防尘罩，反齿隙设计，安全螺母，滚珠丝杠，限位开关，过载离合器，电位计，编码器，制动器，手摇把，安装附件等。
| 型号 | SJA5 | SJA10 | SJA20 | SJA50 | SJA80 | SJA100 | SJA200 | SJA300 | |
| 最大提升力KN | 5 | 10 | 20 | 50 | 80 | 100 | 200 | 300 | |
| 丝杠直径x导程mm | Tr18x4 | Tr20x4 | Tr30x6 | Tr40x7 | Tr50x8 | Tr60x9 | Tr80x12 | Tr100x16 | |
| 蜗轮蜗杆减速比 | V1 | 1:4 | 1:4 | 1:6 | 1:7 | 1:8 | 1:8 | 1:8.75 | 1:10.25 |
| L1 | 1:16 | 1:16 | 1:24 | 1:28 | 1:32 | 1:32 | 1:35 | 1:41 | |
| 蜗杆输入1转 | V1 | 1 | 1 | 1 | 1 | 1 | 1.125 | 1.371 | 1.56 |
| L1 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.281 | 0.343 | 0.39 | |
| 最大输入功率Kw | V1 | 0.30 | 0.57 | 0.14 | 2.2 | 2.5 | 3 | 4 | 7 |
| L1 | 0.15 | 0.27 | 0.55 | 1.1 | 1.5 | 2.2 | 3.5 | 5.5 | |
| 满载启动扭矩Nm | V1 | 4.2 | 8 | 18 | 48.5 | 75 | 100 | 265 | 460 |
| L1 | 1.5 | 3.1 | 6.7 | 20 | 30 | 41 | 106 | 180 | |
| 启动效率 | V1 | 0.24 | 0.25 | 0.19 | 0.18 | 0.17 | 0.18 | 0.17 | 0.18 |
| L1 | 0.16 | 0.16 | 0.12 | 0.11 | 0.10 | 0.11 | 0.11 | 0.12 | |
| 1500rpm时的运转效率 | V1 | 0.34 | 0.35 | 0.33 | 0.32 | 0.31 | 0.33 | 0.33 | 0.33 |
| L1 | 0.25 | 0.25 | 0.24 | 0.23 | 0.22 | 0.23 | 0.22 | 0.23 | |
| 空载扭矩Nm | V1 | 0.11 | 0.29 | 0.4 | 0.84 | 1.85 | 2.1 | 2.8 | 3.8 |
| L1 | 0.09 | 0.18 | 0.29 | 0.59 | 1.12 | 1.4 | 2.1 | 3.1 | |
| 箱体材料 | 球磨铸铁 | ||||||||
| 箱体重量Kg | 3.2 | 5 | 8.5 | 21.5 | 36 | 58 | 75 | 110 | |
| 每100mm丝杠+护管重量Kg | |||||||||
