| 额定电压 | 380V |
|---|---|
| 额定功率 | 1.1kw |
| 级数 | 四级 |
| 减速比 | 6 |
| 类别 | 蜗轮减速机 |
| 类型 | 齿轮箱 |
| 使用范围 | 机械设备 |
| 适用范围 | 升降机 |
| 输入转速 | 1450rpm |
| 许用扭矩 | 22N.m |
| 用途 | 起重机减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 圆柱齿轮 |
| 输出转速范围 | 140rpm |
| 品牌 | 山东德州 |
| 型号 | SJ |
| 加工定制 | 是 |

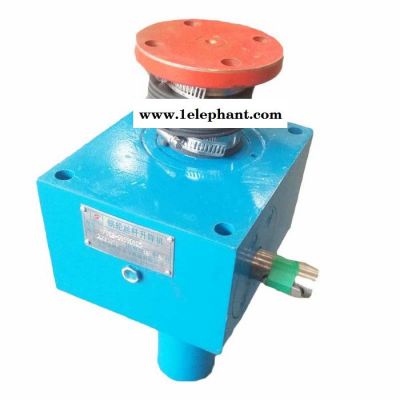

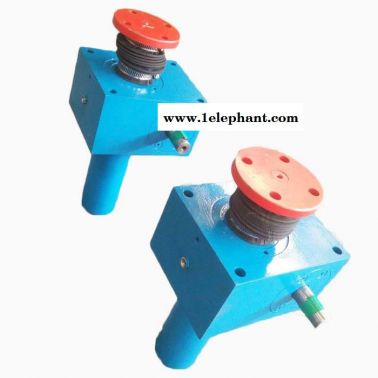

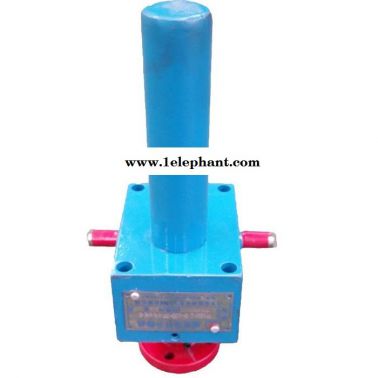

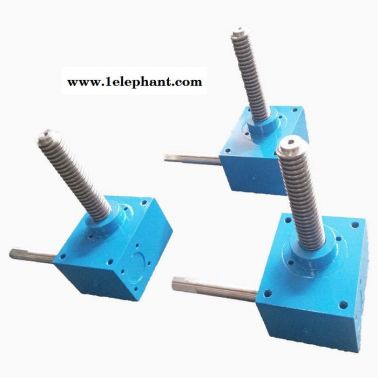

SJA 蜗轮丝杆升降器（SJA螺旋升降机）是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、安装方便、无噪音、功能多、配套形式多、使用灵活、可靠性高、使用寿命长等许多优点。
SJA 丝杆升降器（SJA螺旋升降机）特点
推力范围：0.5-30吨
–行程可至8m，得考虑丝杠的稳定性及导向机构
–工作制30%，如果负载率较小，则可以适当提高工作制
–升降速度小于1500mm/min（23mm/s），特殊情况可以达到46mm/s
–效率小于33%，有自锁功能，大减速比L1绝对自锁
–精度定位，附加反齿隙装置精度可至0.05mm
–绝对同步，同一电机可同时驱动多台螺旋升降机，机械同步
–可配编码器，限位开关，防尘罩，安全螺母，减速机，普通电机，伺服电机，不锈钢材料等
–操作维护简单，噪音低
升降机独特的方形凹槽壳体，加大外壳的散热能力，延长润滑脂使用寿命等。球墨铸铁的外壳材料选择，大幅提高壳体的强度和性能，以及在高温/低温下的广泛应用。使用方形尾罩设计，控制丝杠不自转。先进的加工设备和加工组装工艺，是高产品质量的保证，先进的设计理念创造了抗冲击能力强，高强度，低噪音，长寿命，体积小的优质产品。
模块化组合丰富了产品的组合变化，螺旋升降机可以直接与电机/减速电机/特殊功能附件的任意组合，一体化设计，为客户提供上千种轻而易举的选择。
可以按照客户要求非标设计，如不锈钢壳体及丝杠螺旋升降机，多头丝杠，耐低温，耐高温等产品。
| SJA螺旋升降机产品参数 |
| 型号 | SJA5 | SJA10 | SJA20 | SJA50 | SJA80 | SJA100 | SJA200 | SJA300 | |
| 最大提升力KN | 5 | 10 | 20 | 50 | 80 | 100 | 200 | 300 | |
| 丝杠直径x导程mm | Tr18x4 | Tr20x4 | Tr30x6 | Tr40x7 | Tr50x8 | Tr60x9 | Tr80x12 | Tr100x16 | |
| 蜗轮蜗杆减速比 | V1 | 1:4 | 1:4 | 1:6 | 1:7 | 1:8 | 1:8 | 1:8.75 | 1:10.25 |
| L1 | 1:16 | 1:16 | 1:24 | 1:28 | 1:32 | 1:32 | 1:35 | 1:41 | |
| 蜗杆输入1转 | V1 | 1 | 1 | 1 | 1 | 1 | 1.125 | 1.371 | 1.56 |
| L1 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.281 | 0.343 | 0.39 | |
| 最大输入功率Kw | V1 | 0.30 | 0.57 | 0.14 | 2.2 | 2.5 | 3 | 4 | 7 |
| L1 | 0.15 | 0.27 | 0.55 | 1.1 | 1.5 | 2.2 | 3.5 | 5.5 | |
