| 额定电压 | 380V |
|---|---|
| 额定功率 | 1.1kw |
| 级数 | 单级 |
| 减速比 | 12 |
| 类别 | 齿轮减速机 |
| 类型 | 齿轮箱 |
| 使用范围 | 冶金、化工、运输、纺织、水利、机械 |
| 适用范围 | 工业 |
| 输入转速 | 960rpm |
| 许用扭矩 | 1000N.m |
| 用途 | 减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 针轮减速机 |
| 输出转速范围 | 47.6rpm |
| 品牌 | 德州金宇 |
| 型号 | JWM |
| 加工定制 | 是 |
| 是否原厂 | 是 |

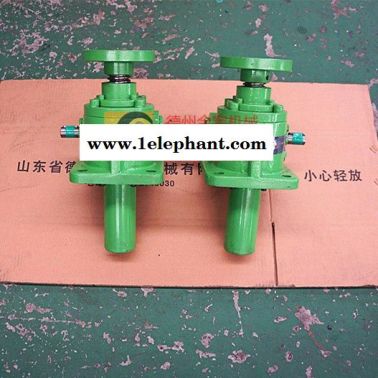

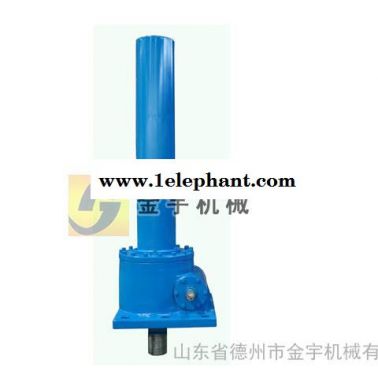

1.1 JWM型（梯形丝杆升降机型）
低速 低频率
JWM型（梯形丝杆升降机型）适用于低速、低频率的场合，
主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。
1.1.1经济：
结构紧凑、操作简单、保养方便。
1.1.2低速、低频率：
主要用于负荷大、低速与无需频繁工作的场所。
1.1.3保持载重：JWM梯形丝杆升降机具有自动锁定功以有，即使没有制动装置也可保持载重。
在受到较大振动，冲击载荷昱，偶尔会使自锁功能失灵，此时则须外加制动装置。
1.2JWB型（普通滚珠丝杆型）
高速 高频率
JWB型（普通滚珠丝杆型），适用于高速，高频率和高性能的装置中，主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
1.2.1效率高：用滚动摩擦、提高了整机效率，只须很小的驱动源，就可以产生很大的推动力。
1.2.2高速化：与梯形丝杆相比，速度有很大的提高，能轻松而调整地运转。
1.2.3使用寿命长：采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。
注：①本身无自锁功能，需外加制动装置或选择带有制动的驱动源。
②JWH大螺距滚珠丝杆型另咨询。
JWM(梯形丝杆升降机类型）基本参数一览表
| 型号 | JWM0 | JWM | JWM | JWM | JWM | JWM | JWM | JWM | JWM | JWM | JWM | JWM | |
| 最大载荷KN | 1.96 | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 | 735 | 980 | |
| 丝杆外径mm | 12 | 16 | 20 | 26 | 40 | 50 | 55 | 65 | 85 | 120 | 130 | 150 | |
| 丝杆底径mm | 8.8 | 10.8 | 14.8 | 19.7 | 30.5 | 38.4 | 43.4 | 51.3 | 67 | 102 | 112 | 127 | |
| 丝杆螺距mm | 3 | 4 | 4 | 5 | 8 | 10 | 10 | 12 | 16 | 16 | 16 | 20 | |
| 减速比 | H速度speed | 5 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 | 102/3 | 12 |
| L速度speed | 20 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | 32 | 36 | |
| 综合效率% | H速度speed | 26 | 26 | 21 | 21 | 22 | 22 | 20 | 20 | 19 | 15 | 13 | 13 |
| L速度speed | 15 | 15 | 12 | 12 | 14 | 15 | 14 | 13 | 11 | 10 | 8 | 8 | |
| 容许输入最 | H速度speed | 0.16 | 0.39 | 0.49 | 1 | 2 | 2.8 | 3.1 | 5 | 8.4 | 13.4 | 14.4 | 12.4 |
| 大功率（KW） | L速度speed | 0.08 | 0.18 | 0.36 | 0.46 | 0.63 | 1.4 | 2.2 | 3.2 | 4.6 | 5.7 | 7.2 | 9.4 |
| 空载扭矩(N·m) | 0.11 | 0.11 | 0.29 | 0.62 | 1.4 | 2 | 2.6 | 3.9 | 9.8 | 19.6 | 29.4 | 39.4 | |
| 容许输入轴扭矩(N·m)* | 9.8 | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 | 1764 | 2450 | |
| 最大载荷时所需输 | H速度speed | 0.83 | 2.5 | 6.2 | 16.1 | 48.7 | 90.7 | 149 | 238.1 | 400.1 | 856 | 1380 | 2040 |
| 入轴扭矩(N·m)** | L速度speed | 0.42 | 1.1 | 2.9 | 7.4 | 20 | 45.3 | 72.3 | 124 | 244 | 453.3 | 761.3 | 1278.3 |
| 输入轴每回转一圈丝杆 | H速度speed | 0.6 | 0.8 | 0.8 | 0.83 | 1.33 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.67 |
| （活动螺母）轴向位移量 | L速度speed | 0.15 | 0.2 | 0.2 | 0.21 | 0.33 | 0.42 | 0.42 | 0.5 | 0.5 | 0.5 | 0.5 | 0.56 |
| 最大载荷时容许 | H速度speed | 1800 | 1500 | 750 | 600 | 400 | 300 | 200 | 200 | 500 | 150 | 100 | 100 |
| 输入轴回转速度 | L速度speed | 1800 | 1500 | 1200 | 600 | 300 | 300 | 290 | 250 | 180 | 120 | 90 | 70 |
| 最大载荷时丝杆回转扭矩(N·m) | 2.6 | 8.6 | 20.1 | 65.1 | 201.5 | 503.6 | 81 | 12 | 253 | 55 | 89 | 138 | |
可按客户要求加工定制
