| 规格 | 100*100 |
|---|---|
| 产品用途 | 起重 |
| 质保时间 | 2013-02-28 |
| 安装机构型式 | 立式 |
| 额定电压 | 380V |
| 额定功率 | 1.1kw |
| 级数 | 单级 |
| 减速比 | 6 |
| 类别 | 其它 |
| 类型 | 齿轮箱 |
| 使用范围 | 起重、冶金、化工、纺织、机械 |
| 适用范围 | 工业 |
| 输入转速 | 1000rpm |
| 许用扭矩 | 52000N.m |
| 用途 | 减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 斜齿轮减速机 |
| 输出转速范围 | 47.6rpm |
| 品牌 | 德州金宇 |
| 型号 | jwb |
| 加工定制 | 是 |
| 是否原厂 | 是 |

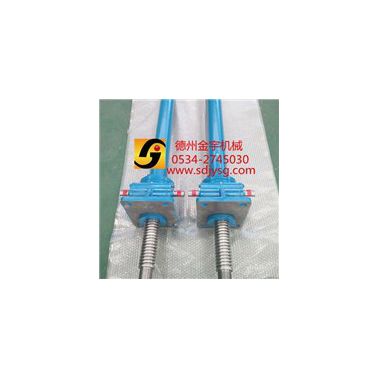

JWB滚珠丝杆升降机
高速 高频率
JWB滚珠丝杆升降机，适用于高速，高频率和高性能的装置中，主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
1.2.1效率高：用滚动摩擦、提高了整机效率，只须很小的驱动源**可以产生很大的推动力。
1.2.2高速化：与梯形丝杆相比，速度有很大的提高，能轻松而调整地运转。
1.2.3使用寿命长：采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。
注：①本身无自锁功能，需外加制动装置或选择带有制动的驱动源。
②JWB大螺距滚珠丝杆型另咨询。
JWB滚珠丝杆升降机类型基本参数一览表
型号 JWB005 JWB010 JWB025 JWB050 JWB100 JWB150 JWB200 JWB300 JWB500
**大载荷KN 4.9 9.8 24.5 49 98 147 196 294 490
丝杆外径mm 16 20 25 36 45 50 63 85 100
丝杆底径mm 13.5 17.5 21.4 31.3 39.1 43.1 55.7 74.8 87
丝杆螺距mm 5 5 8 10 12 16 16 20 24
减速比 H速度 5 5 6 6 8 8 8 102/3 102/3
L速度 20 20 24 24 24 24 24 32 32
综合效率% H速度 63 61 62 64 63 63 62 56 60
L速度 37 34 35 39 43 43 41 34 38
容许输入**大功率（kW） H速度 0.25 0.54 1.3 2.2 3.6 4 5.5 8.9 13.3
L速度 0.12 0.27 0.63 1 1.9 2.1 2.8 4.1 6.5
空载扭矩（N•m） 0.11 0.29 0.62 1.37 1.96 2.65 3.92 9.81 19.6
保持扭矩（N•m） H速度 0.69 1.27 4.31 10.78 19.6 39.2 51 68.6 140.1
L速度 0.14 0.26 0.91 2.4 5.8 11.8 15 19.5 41.2
容许输入轴扭矩（N•m）* 9.8 19.6 49 153.9 292 292 292 735 1372
**大载荷时所需输入 H速度 1.3 2.8 9 21.5 39.1 77 104 169.6 317.5
轴扭矩（N•m）** L速度 0.62 1.4 4.3 9.6 20.4 39.6 54.2 98.5 177.9
输入轴每回转一圈对应丝 H速度 1 1 1.33 1.67 1.5 2 2 1.88 2.25
杆（活动螺母）轴向位移量 L速度 0.25 0.25 0.33 0.42 0.5 0.67 0.37 0.63 0.75
**大载荷时容许 H速度 1500 1500 1400 1000 890 500 500 500 400
输入轴回转速度 L速度 1500 1500 1400 1000 890 500 500 4000 350
**大载荷时丝杆回转扭矩N•m） 4.3 8.7 34.7 86.7 208.2 416.3 555.1 1040.9 2081.7
