| 类型 | 固定式 |
|---|---|
| 适用对象 | 工业物体** |
| 测量范围 | 0—**FS |
| 尺寸 | 96*96（mm） |
| 加工定制 | 是 |
| 品牌 | 泛信FANXIN |
| 型号 | FX-102A |
一、概述

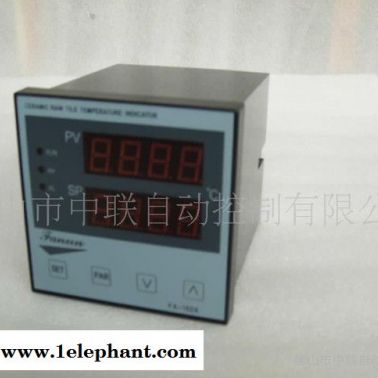

FX-102A是新一代红外线砖坯测温显示报警仪，由于采用了数字化技术，因而其线性度好,密度高、抗干扰能力强。本仪表最优越的特点有：
1、 采用了高性能的热电偶冷端补偿技术，特别适合于冷端温度波动大的测量场合。
2、 采样了周期可设定，特别适合于需现场设定采样周期的工作场合。
3、 具有偏差修正功能，可现场设定偏差修正值。
4、 具有峰值保持功能，峰值保持时间可设定。
5、 可选择输入信号类型及显示量程。
6、 特别附加两点一线校正功能，方便校正传感器。
7、 同时显示测量值（PV）及设定值（SV）（上限或下限）。
二、 性能指标
1、 显示方式：数字显示式，同时显示测量及设定值（上限或下限）
2、 输入信号及测量范围：1）热电偶：T分度号，0-150℃。
2）直流信号： 0—5VDC 0—500℃；
0—5VDC 0—500.0℃；
3、 设定值范围：0—100%FS：上限设定值需大于下限设定值。
4、 输入信号为热电偶时，超限或断偶报警：显示1999。
5、 冷端补偿：0—50℃自动补偿。
6、 采样周期：0.1-5.0秒可设定。
三、使用
仪表上电后，经过自检，进入正常工作状态；上排显示测量值（PV）。下排交替显示上限设定值及下限设定值，其中前边有“H”字符时，表示所显示的为上限设定值；前边有“L”字符时，表示显示的为下限设定值。
当输入信号为0-5VDC，选择量程为0—500.0℃时，所显示的设定值前边不带字符，交替显示的两个数，其中较大者为上限设定值，较小者为下限设定值。指示灯“RUN”闪烁的快慢代表采样速度的快慢，当测量值PV大于上限设定值时，指示灯“AH”亮，表示超温报警。当测量值PV小于下限报警值时，指示灯“AL”亮表示低温报警。
四、参数及其设置
同时按下SET键及∧键约2秒，仪表进入参数设置层面，可进行参数设置或修改。上排数码管显示参数提示符，下排显示该参数的数值。用∧或∨键可进行加或减操作（按一次，加1或减1，长按约2秒，连续加或减先慢后快）。用SET键确认，同时进入下一步参数(按PAR键则确认现参数并返回上一参数） ,至最后一参数时，按SET键退出参数设定层面，返回正常显示状态，（15秒内若没有任何键按下，仪表自动返回正常显示状态
序号 | 参数名称 | 提示符 | 设定范围 | 出厂设定 |
1 | 采样时间 | A | 0.1～5.0 |
|
2 | 偏差修正值 | C |
| 00.0 |
3 | 下限设定值 | L |
| 70.0 |
4 4 | 上限设定值 | H |
| 90.0 |
5 | 峰值保持时间系数 | d | 1～255 | 10 |
6 | 输入信号类型 | In | 0～2 | 0 |
7 | 工作方式选择CodE （只有参数In=2时，才能此项选择） | |||
参数意义：
1、采样时间A—表示仪表采样速度的快慢。
2、偏差修正值C—用于修正测量误差。举例：
假设C=0时，现测量显示值PV为68.3；将C设为—0.3，
则PV=68.3+（-0.3）=68.0若C=1.7，则PV=68.3+1.7=70.0
3、下限设定值L—PV＜L低温报警，“AL”亮灯。
4、上限设定值H—PV＞H时超温报警，“AH”亮灯。
5、峰值保持时间系数d—仪表检测到峰值后，保持一段时间，其时间长短由系数d决定，d越大，保持时间越长，d=1时，相当于取消峰值保持功能。
仪表用于测量陶瓷生产线上移动的砖坯表面温度时，适当设定此参数，可减少测量值变化次数，最大限度地显示实际的砖坯表面温度。
6、输入信号类型In—选择仪表输入的信号类型及最程：
In=0：输入0—5VDC显示0—500.0℃。
In=1：输入0—5VDC显示0—500℃。
In=2：输入T型热电偶，测量范围0—150℃。
7、工作方式选择CodE—只有当输入信号类型In=2时,即选择T型热电偶信号时,才有此项选择,其意义为:当CodE≠123时,仪表按输入信号为T分度号,显示0—150℃；当CodE=123时，仪表选择两点一线的工作方式，按设定的信号规律显示测量值。
输入两点的方式：
1、输入低点（LO—In）
将CodE设为124，按“SET”键，上排显示“L—In”，下排显示数字。在信号输入端输入低点信号，将下排显示值设为对应的温度值，然后按“SET”键退出。（仪表自动恢复原有的CodE值）。
2、输入高点（HI—In）
将CodE设为125，按“SET”键，上排显示“H=In”，下排显示数字。在信号输入端输入高点信号，将下排显示值设为对应的温度值（小于255），然后按“SET”键退出。（仪表自动恢复原有的CodE值）。
两点法现场校准仪表操作方法
一、 任何输入信号或量程，均可现场校准。
二、 步骤
a、选定输入信号或量程
b、将“codE”值设为124，输入低端信号值，设置低端输入对应的显示值。
c、将“codE”值设为125，输入高端信号值，设置高端输入对应的显示值。
d、将“codE”值设为123。
三、 偏差修正值仍然起作用。
四、 一般情况下，当选定输入为热电偶信号时，信号范围为0—50mV；当选定标准信号输入时，范围为0—5V。
