| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 厦门 |
| 工作温度 | -40~250℃ |
| 工作压力 | 1.6MPa |
| 公称通径 | 350-1200mm |
| 精度等级 | 1.5级 |
| 适用介质 | 氨气,蒸汽,油品,液化气,氧气,水,气体,空气,高纯气体,氮气 |
| 品牌 | HOMKOM/宏控 |
| 型号 | HKGB |
| 加工定制 | 是 |
氧气涡街流量计原理
s。根据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。
4、压力补偿压力变送器的选择
由于饱和蒸汽管路长，压力波动较大，必须采用压力补偿，考虑到压力、温度及密度的对应关系，测量中只采用压力补偿即可，由于管道饱和蒸汽压力在0.3-0.7MPa范围，压力变送器的量程选择1MPa即可。
5、.显示仪表选择
显示仪表智能流量显示仪，具有稳压补偿、瞬时流量显示和累积流量积算功能。
氧气技术参数
执行标准： 涡街流量计（JJG1029-2007）
适用介质：气体、液体、蒸汽
精度等级： 液体：±1%； 气体或蒸汽：±1.5%
公称压力： 1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
介质温度：-40℃～+450℃
量 程 比： 1:10；1:15；1:20
传感器材质： 304不锈钢、316（L）不锈钢等
输出信号： 脉冲信号、4～20mA信号， RS485通讯输出、HART协议等
供电方式：24VDC；内置锂电池
防爆等级：本安型ExiaIICT5；隔爆型 ExdII6
防护等级：IP65或更高
连接方式：卡装式/法兰式/插入式；
氧气流量范围
| 通径 （mm） | 液体（参比介质：常温水） | 气体（参比介质：20℃ 101325Pa状态下空气 | ||
| 标准型 | 扩展型 | 标准型 | 扩展型 | |
| 15 | 0.8～6 | 0.5～8 | 6～40 | 5～50 |
| 20 | 1～8 | 0.6～12 | 8～50 | 6～60 |
| 25 | 1.5～12 | 0.8～16 | 10～80 | 8～120 |
| 40 | 2.5～30 | 2～40 | 25～200 | 20～300 |
| 50 | 3～50 | 2.5～60 | 30～300 | 25～500 |
| 65 | 5～80 | 4～100 | 50～500 | 40～800 |
| 80 | 8～120 | 6～160 | 80～800 | 60～1200 |
| 100 | 12～200 | 8～250 | 120～1200 | 100～2000 |
| 125 | 20～300 | 12～400 | 160～1600 | 150～3000 |
| 150 | 30～400 | 18～600 | 250～2500 | 200～4000 |
| 200 | 50～800 | 30～1200 | 400～4000 | 350～8000 |
| 250 | 80～1200 | 40～1600 | 600～6000 | 500～12000 |
| 300 | 100～1600 | 60～2500 | 1000～10000 | 600～16000 |
| 400 | 200～3000 | 120～5000 | 1600～16000 | 1000～25000 |
| 500 | 300～5000 | 200～8000 | 2500～25000 | 1600～40000 |
| 600 | 500～8000 | 300～10000 | 4000～40000 | 2500～60000 |
涡街流量计安装要求
1、合理选择安装场所和环境。
避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。
若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D 。
若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D 。
调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5、在水平管道上安装是流量传感器常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6、传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在上。
7、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许采用侧装，这样流体的温度对放大器的影响较小。
8、传感器在水平管道的倒装。
一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9、传感器在有保温层管道上的安装。
测量高温蒸汽时，保温层多不能超过支架高度的三分之一。
10、测压点和测温点的选择。
根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。
氧气产品特点
无可动部件，长期稳定，结构简单便于安装和维护
传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定
度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
采用消扰电路和抗震动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
采用EPROM对累积流量进行掉电保护，保护时间大于10年
氧气安装注意事项
◆ 安装场所和环境选择 1.尽量避开强电力设备、高频变频设备、强电源开关设备； 2.尽量避开高温热源、辐射热源影响；室外安装应做好遮阳防雨措施； 3.尽量避开振动场所和强腐蚀环境等；同时要考虑安装维修方便； ◆ 合理正确的安装位置 1.安装位置尽量避免选择振动较强的管道，否则必须采取减振措施，如加装减震短节等； 2.流量计可水平、垂直、倾斜安装。测量液体时，必须保证流体由低处向高处流动；测量气体时，流向不限；测量蒸汽或者高温气体时，表体支柱尽量与竖直方向成45°安装； ◆ 直管段要求 为了准确测量，流量计的上、下游必须留有足够的直管段，上游不应有影响流体流速分布的部件，图2为各种管路情况下流量计前、后直管段长度要求；氧气选型说明 HKGB-□□□ □ □ □□□ │││ │ │ │││ │││ │ │ ││└─ 8、特殊类型：F分体式；D:在线拆装式；N：防腐型 │││ │ │ │└── 7、温压补偿：P:压力补偿；T：温度补偿；PT：温压补偿；N：不补偿 │││ │ │ └─── 6、压力等级：2：1.6MPA；3：2.5MPa；4：4.0MPa；5：更高压力 │││ │ │ │││ │ └──────5、温度：2:-20~50℃；3：50~250℃；4:250~350℃ │││ │ │││ └───────4、输出方式：2: 4~20mA；3:脉冲 ；4: HART协议；5:RS485 │││ ││└──────── 3、公称通径（mm) │└───────── 2、介质：2气体；3:液体；4:蒸汽 └────────── 1、连接方式：2:卡装式；3:法兰式；4:插入式 【选型示例】 HKGB-24-65-632-PTF：宏控仪表HKGB系列涡街流量计，法兰卡装式连接，介质为蒸汽，公称通径DN65mm，4-20mA输出，带温压补偿，高温型，公称压力1.6MPA，本安型。

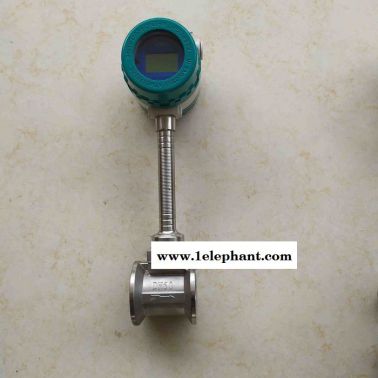

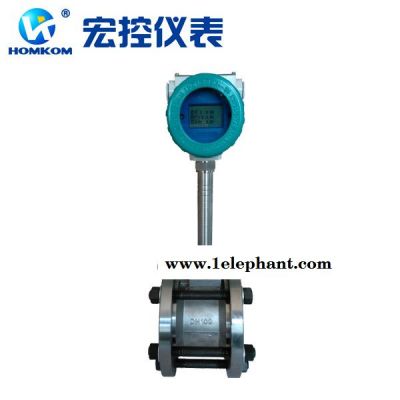

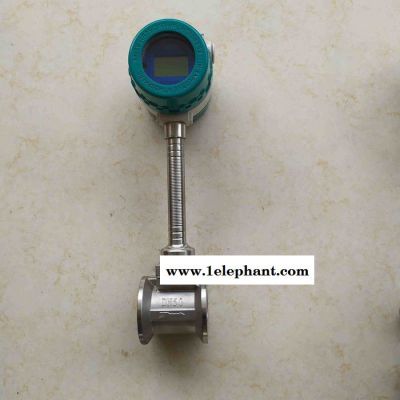

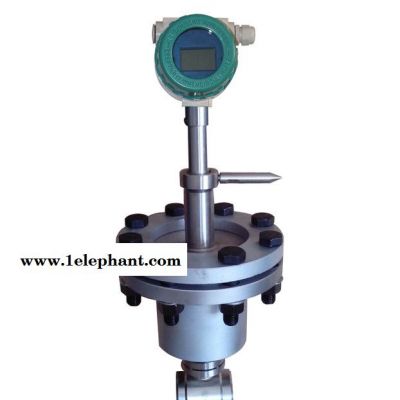

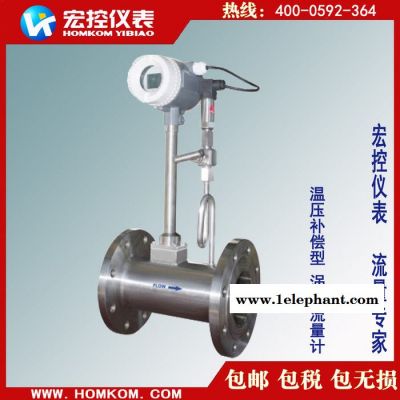

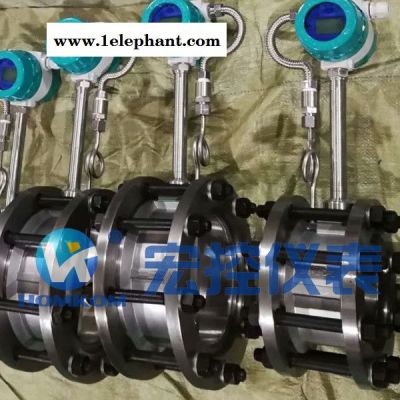

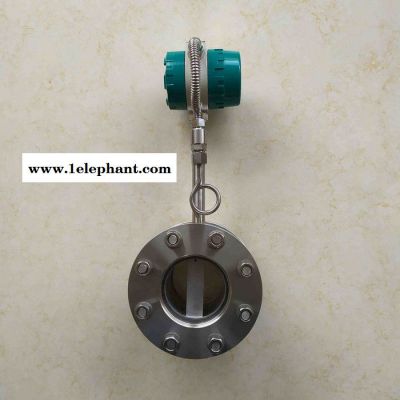

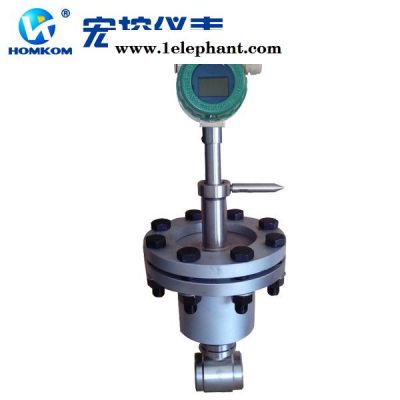

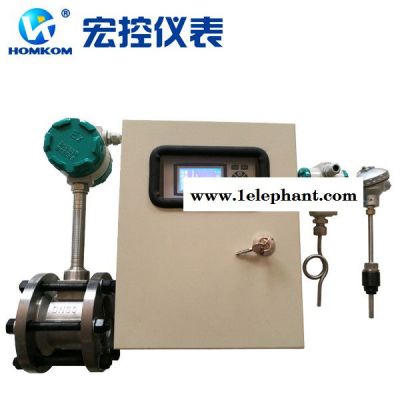

氧气图片
涡街流量计的温度对放大器的影响较小。当用于测量高温液体或需经常清洗管道时，可将传感器倒装。在有保温层的管道上，切勿用保温材料将传感器上连接放大器盒的连杆都包围起来，多不超过连杆高度的三分之一。传感器壳体可以用保温材料包裹。
