型号

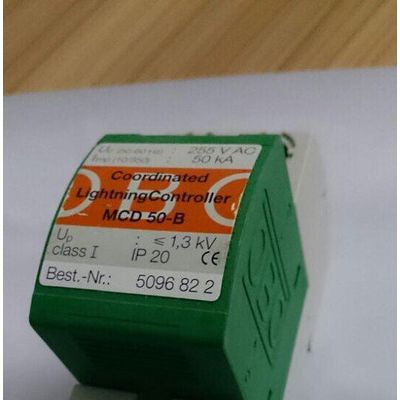

MC 50-B VDE

标称电压 UN

230 V/50-60 HZ

**大持续工作电压 UC

255 V

需求等级
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

B
Ⅰ级

雷电保护区

0→1

绝缘电阻 Rins

>100 MΩ

电压保护水平 Up

<2 kV

响应时间 TA

<100 ns

浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R

50 kA
25 As
0.63 MJ/Ω

保护器在UC下的市电后续电流遮断能力
**大非对称短路电流 Ip

12.5 kArms
25 kA

**大串联保险丝（仅在电网中无此保险丝时需要）

500 A gL/gG

短路耐受能力（串联500A gL保险丝）
**大非对称短路电流 Ip

17.6 kArms
25 kA

温度范围 υ

-40℃到+85℃

空气湿度

≤95%

IP 等级

IP 20

连接体横截面积 单股/多股/多股软线
紧固扭矩（MA）至少4Nm

10-50/ 10-25/ 10-35mm2
AWG 8-2

安装

卡接在35mm2导轨上
（根据DIN EN 50022）
