| 品牌 | OBO |
|---|---|
| 加工定制 | 否 |
| 标称放电电流 | 7.5KA |
| 最大操作电压 | 110V |
| 最大放电电流 | 15KA |
| 温度范围 | -40℃到+85℃ |
| 响应时间 | <25 ns |
| 型号 | RJ45-Tele-4/F |
OBO RJ&RJ45 类型通信网络防雷器功能&应用
OBO RJ 类型保护装置具有RJ-11和RJ-45接口，能够对数据线进行可靠的过电压保护。其适用范围为： 10 base-T,100base-T以太网，DDN、X.25专线,令牌网以及电话通信装置、传真机等。
OBO RJ&RJ45 类型通信网络防雷器特性- 当过电压发生时，非常快地吸收能量；
- 坚固可靠；
- 极低的串联电阻和电容，保证数据传输通畅。
OBO RJ 类型保护装置具有RJ-11（4针）和RJ-45（4到8针）接口。RJ-11可与2、4、6芯屏蔽电缆（RJ-45适配器）；RJ-45可与4、8、10芯屏蔽电缆；4RJ-45可与48芯屏蔽电缆（RJ-45适配器）共同定货
类型/ | 接口/ | 通流容量（线-地/线-线） | 额定电压V | 动作电压V | 残压（在额定通流下） | 10MHz下的插入损耗dB | 最大传输频率Hz | 串联电阻Ohm | 依据IEC529之保护等级 | ||
基本保护（LPZ0-1）10/350 | 综合保护（LPZ1-2）8/20 | 精细保护（LPZ2-3）8/20 | |||||||||
TKS-B | 接线端 | 6KA | 20KA | 20KA | 110 | 180 | <500 | 0.1 | 150M | -- | IP20 |
SC-Tele/4-C-G | 接线端 | 5KA | 15KA | 15KA | 110 | 180 | <500 | 0.1 | 6M | 8.2 | IP54 |
RJ45-Tele/4-C | RJ45 4wires | 1.5KA | 7.5KA | 7.5KA | 110 | 180 | <500 | 0.5 | 100K | 8.2 | IP20 |

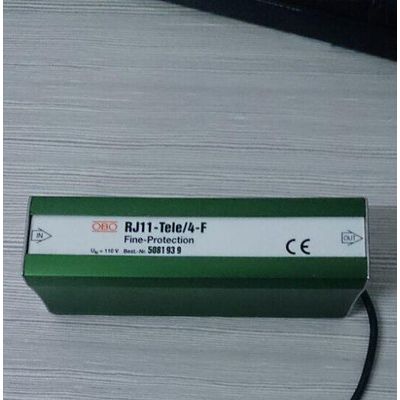

RJ11-Tele/4-F | RJ11/12 | -- | 7.5KA | 7.5KA | 110 | 180 | <500 | 0.5 | 100K | 2.2 | IP20 |
RJ45-Tele/4-F | RJ45 | -- | 7.5KA | 7.5KA | 110 | 180 | <500 | 0.5 | 100K | 2.2 | IP20 |
RJ45-ISDN/4-C | RJ45 | 1.5KA | 7.5KA | 7.5KA | 40 | 80 | <500 | 0.1 | >6M | 4.7 | IP20 |
RJ45-ISDN/4-F | RJ45 | -- | 7.5KA | 7.5KA | 40 | 80 | <500 | 0.1 | >6M | -- | IP20 |

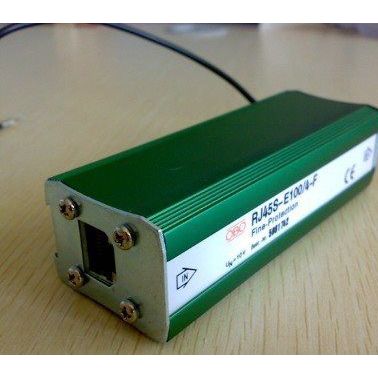

RJ45-E100/4-B | RJ45 | 1.5KA | 7.5KA | 7.5KA | 110 | 180 | <800 | 0.3 | >155M | -- | IP20 |
RJ45-E100/4-C | RJ45 | 1.5KA | 7.5KA | 7.5KA | 5 | 6.5 | <800 | 5 | 70M | 4.7 | IP20 |
RJ45-E100/4-F | RJ45 | -- | 7.5KA | 7.5KA | 5 | 6.5 | <800 | 3 | 100M | -- | IP20 |
RJ45S-ATM/4-F | RJ45 | -- | 5KA | 5KA | 5 | 6.2 | <800 | 2.5 | 155M | -- | IP20 |
RJ45-V24T/4-F | RJ45 | -- | 7.5KA | 7.5KA | 12 | 24 | <500 | 0.5 | >10M | -- | IP20 |
OBO RJ 类型保护装置装于引入数据线和I/O借口之间。接地线接至被保护设备的接地的机壳。为获得有效的保护，数据线的两端都应被保护。
注意:
为确保最大的保护能力，接地线必须以最短的路径接至设备的机壳。
