标称放电电流	10KA
产品认证	CE
类型	避雷器
温度范围	-40+80
响应时间	25s
颜色	白色
最大操作电压	170V
最大放电电流	25KA
品牌	OBO
型号	FLD-5 12 24 48 110
加工定制	否

本公司供应OBO防雷器OBOFLD-5 12 24 48 110OBO FLD-5 12 24 48 110 否 10KA CE 避雷器，质量保证，欢迎咨询洽谈。

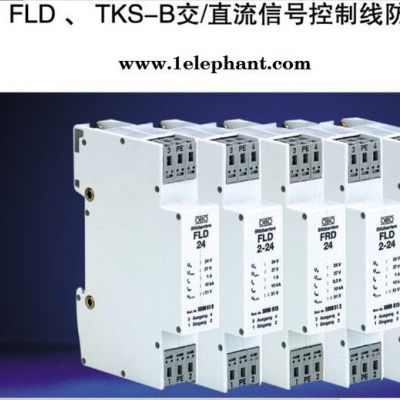

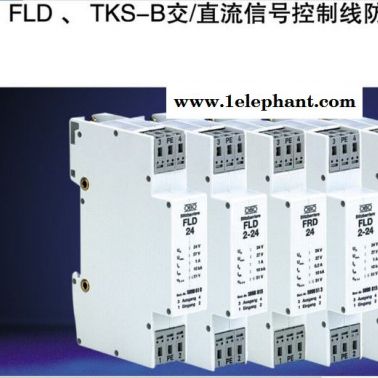

OBO FLD、FRD防雷器功能特点  FRD、FLD作为交、直流信号控制线防雷器，采用两级过电压保护电路，此电路包括一个气体放电管、压敏电阻器和快速箝位二极管，具有通流容量高、响应时间短、保护残压低等特性。 FRD、FLD、FRD2及FLD2防雷器适用于保护电子测量及控制系统不受在数据传输线路中的过电压所造成的损坏。 FRD和FLD型系列防雷器设计用于悬浮地双线系统。由于FRD内置有串接电阻，因此若将其安装在线路中会使线路的电阻增大从而产生压降，一般适用于输出电流依负载而变的测控系统中，FLD则适用于调压控制系统中。FRD2和FLD2型系列防雷器设计用于接地单线系统。如果允许串接电阻，可选择FRD2型，对于由电压控制的系统，可选择FLD2型。因其两级构造，适用于LPZ0B至LPZ1分区接口。可快速、简易地使用于各种特殊电压系统中进行过电压保护。   OBO FLD、FRD防雷器技术参数

	FRD5 FLD5 FRD2-5	FRD12 FLD12 FRD2-12 FLD2-12	FRD24 FLD24 FRD2-24 FLD2-24	FRD48 FLD48 FRD2-48 FLD2-48	FRD60 FLD60 FRD2-60 FLD2-60	FRD110 FLD110 FRD2-110 FLD2-110
标准电压 UN	5V	12V	24V	48V	60V	110V
**大连续工作电压 UC	6V	13.5V	27V	53V	66V	122V
FRD,FRD2额定电流 IN	0.2A
FLD,FLD2额定电流 IN	1.0A
额定放电电流In	10KA
In下的残压Ures3-4	≤13V	≤29V	≤51V	≤100V	≤130V	≤300V
FRD,FRD2-..之串接电阻	15Ω
FLD,FLD2-..之串接电感	100μH
FRD,FRD2衰减3dB的频率	20 KHz
FLD,FLD2衰减3dB的频率	10 KHz
连接线横切面	0.14-2.5mm2
连接电缆剥离长度	6-7mm
颜色	浅灰
材料	聚酰亚胺6
安装	按照DIN EN 50022标准,安装于35mm导轨上
尺寸 长 宽 高	90mm 17.8mm 62mm

安装规范  安装位置：可直接安装于35mm导轨连接，可将OBO FLD、FRD、FLD2、FRD2防雷器安装在接线盒或配电盒上。另外，不用螺钉的接线端（压接口）使安装更方便。
