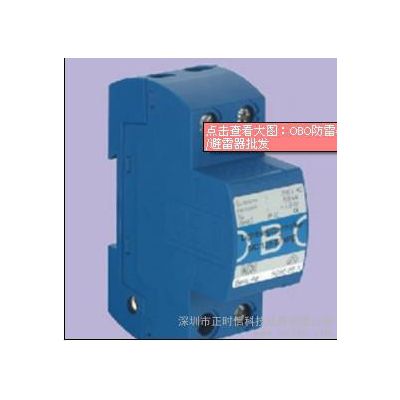

特性一览表 MC 125-B/NPE

使用优点

密封结构设计，动作时无电弧外泻

能够封闭安装在任何标准的配电箱中

通过了安全性测试，获得VDE、OVE、KEMA、KEUR、MEEI、EZU测试标志

适合所有应用场合中可靠的保护器，通过了多家
独立检测机构的测试。

高雷电通流能力，125kA （10/350）

使用安全性高

每一端提供两个连接端子

容易进行凯文接线方式

提供隧道式连接方式

无需接地跳线，安装更方便、更安全

雷电保护控制器
型号

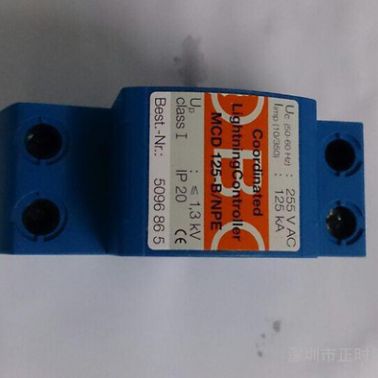

MC 125-B/NPE

标称电压 UN

230 V/50-60 HZ

最大持续工作电压 UC

255 V

需求等级
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

B

Ⅰ级

雷电保护区

0→1

绝缘电阻 Rins

>100 MΩ

电压保护水平 Up

<2 kV

响应时间 TA

<100 ns

浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R

125 kA
62.5 As
3.9 MJ/Ω

保护器在UC下的市电后续电流遮断能力

100 Arms

温度范围 υ

-40℃到+85℃

空气湿度

≤95%

IP 等级

IP 20

连接体横截面积 单股/多股/多股软线
紧固扭矩（MA）至少4Nm

10-50/ 10-25/ 10-35mm2
AWG 8-2
