首页 > 供应产品 > 供应英国OBB电源保护器V20-C/3+NPE 英国OBB防雷器

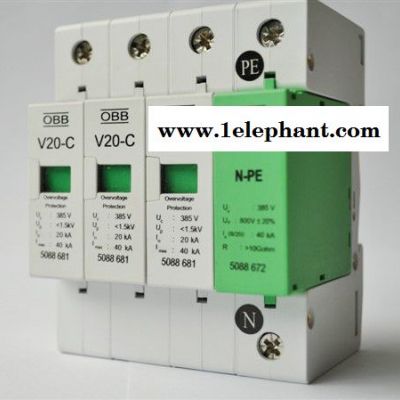

供应英国OBB电源保护器V20-C/3+NPE 英国OBB防雷器
单价 ￥315.00 / 套对比
销量 暂无
浏览 1017
发货 广东深圳市付款后3天内
库存 1000套起订1套
品牌 德国OBO，德国DEHN
标称放电电流 20KA
产品认证 CCC
过期 长期有效
更新 2021-08-10 15:04

详细信息
标称放电电流 20KA
产品认证 CCC
类型 避雷器
温度范围 -40+80
响应时间 25s
颜色 白色
最大操作电压 385V
最大放电电流 40KA
品牌 英国OBB
型号 V20-C/3+NPE
加工定制 是

V20-C/2
V 20-C,V 20-C/ ...+NPE

OBB 产品描述






特性 V 20-C 使用优点
电量金属氧化物压敏电阻 保护器可以应付频繁的动作,寿命长
可插拔式部件 保护器模块可以带电插拔进行测试或更换
1到4片的底座之间已连接进行 通过带标志端子,安装简单
热感断路器和视窗指示装置 对保护器的工作状态一目了然
带NPE火花间隙模块的保护器 使用范围（TN-C-S TN-S TT It），结构更安全
C40/NPE具有反向插入保护 保护器模块简单、专业的安装
功能和应用领域 根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。 型号V 20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。 V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。 如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。
安装 V20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 40/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。
技术参数
电涌保护器
型号 		V 20-C
75 150 280 320 385 440 550
最大持续操作电压 UC AC
（最大允许操作电压） UC DC  		75 V~
100 V-  		150 V~
200 V-  		280 V~
350 V-  		320 V~
420 V-  		385 V~
505 V-  		440 V~
585 V-  		550 V~
745 V-
雷电保护区 0→2
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1
C
Ⅱ级
测试标准 IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1
标称放电电流 In（8/20）  20 kA
最大放电电流
（单模块） Imax（8/20）
40 kA
电压保护水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In时  		≤300 V
≤350 V
≤400 V  		≤500 V
≤650 V
≤700 V  		≤900 V
≤1.1 kV
≤1.4 kV 		≤1.0 kV
≤1.3 kV
≤1.6 kV 		≤1.2 kV
≤1.5kV
≤1.8 kV 		≤1.5 kV
≤1.8kV
≤2.2 kV 		≤1.7 kV
≤2.1 kV
≤2.5 kV
响应时间 TA
短路耐受能力25 kA时的最大后备保险丝 125 A gl/gG
连接线橫截面积 2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线）
安装位置 35 mm导轨（符合EN 50022）
Ip等级 IP 20
温度范围 υ -40℃到+85℃

模块NPE
标称电压 UC 		C 25-B+C/NPE
230 V/50-60 HZ
100 V下的绝缘电阻 Rins
浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数
峰值电流 Iimp
电量 Q
单位能量 W/R
标称放电电流 In（8/20）
电压保护水平 Up
响应时间 tA
UC下的后续电流 IF
温度范围 υ 		>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
100 Arms
-40℃到+85℃
