一、主要技术参数：
    外型尺寸：1500×1400×1950mm（宽×深×高）
    工作室尺寸：1000×1000×1000mm （宽×深×高）
搁架板尺寸：990×990×16 ㎜
搁架板数量：6只
搁架层数：  6层
内容积：    1000 L
烘盘数量：  24只
烘盘尺寸：490X490X60
加热功率：21kw
电源：3+N380V 50HZ
使用温度：50℃—300℃±3℃
控制精度：±1℃
风向：水平层流
净化级别：百级
配置温度记录仪（打印机）
开门方向：进料  左  开，出料  右  开。为对开门结构，机动门，带互锁。进料区和出料区分为两个独立的界区。带开门指示灯

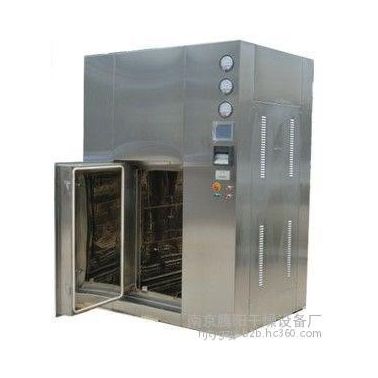

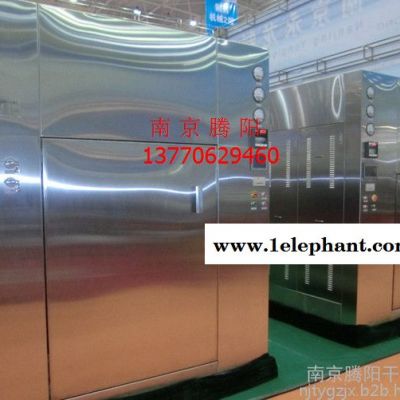

二、结构简介

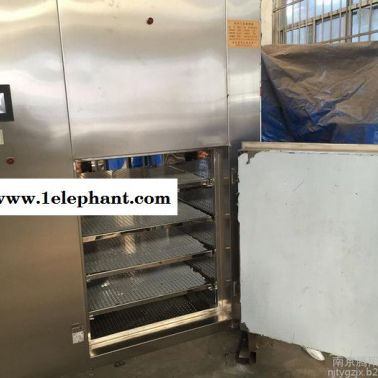

1、箱体结构：
1 该设备由箱体、内循环风机、加热系统、排湿系统及电器控制系统等组成。
2 箱体外包采用1.5 ㎜SUS304 不锈钢板拼接而成，其拼缝处在内部采用反压式结构并穿焊而成，避免保温材料外泄。内胆及门的内侧为2 ㎜304-2B 不锈钢板、底板采用3mm 304-2B 不锈钢密焊而成，门板采用1.5mm304-2B 不锈钢材料制作。四周采用R 型模具压成园弧角，内胆和外包的连接处均采用氩弧焊密焊而成并作精细抛光处理。箱体的保温层内底部四侧及顶部采用A3 型材焊接成整体，其型材表面均做两次**防锈漆处理，以保证内部型材不会生锈腐蚀。并在保温层内冲填硅酸铝纤维棉作保温材料。

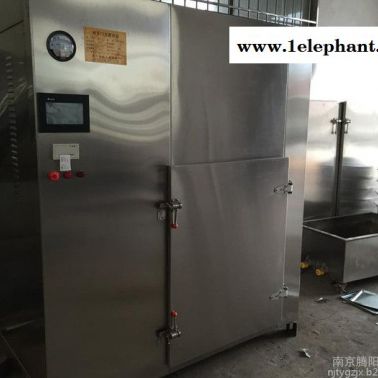

3  烘箱的开门方式为前后对开式结构，开门方式为控制面右开，非控制面左开。
4 安全联锁装置：门关闭密封前，灭菌室不加热升温；设备运行过程中或灭
   菌室温度没有完全冷却下来时，门不能开启。
5 互锁保护装置：当一边的门打开，另一边的操作面有报警显示对面门已开，
提示操作者两面门同时开启。
6 内循环风机结构：箱体内部设有内循环耐高温离心风机一台，其电机采用
不锈钢的长轴电机，绝缘级别为F 级，并配有冷却的散热盘，风叶为离
心式大风量风机，采用不锈钢材料制作，内并帽为不锈钢并帽，风向为
水平层流，既侧送侧回。
7 风机不需任何润滑脂，拆装简便、稳定。长轴电机轴与箱体的连接部分
   设有耐高温高速的密封圈（密封圈的材质为聚四氟添加碳纤维的合成材
   料）；风机的蜗壳设在顶部的风道内，并与内胆顶部密焊，以确保风机的
   风量和全压保持原有设计的参数不变。
8. 进风风机设置在洁净区，采房间的风，在灭菌柜门的上侧壁板直接开口并加装初效过滤器在进风口，方便更换。在灭菌箱内侧面进风口后加装耐高温高效过滤器，保证进风洁净。
9. 在排湿风机出口设电动风阀执行器控制的排风阀门，并有防止风倒灌装置。
10. 在烘箱升温至设定温度时自动排湿15-20 分钟，排湿时间由时间继电器 控制器控制（要求时间可以自由设置，并随时显示时间），排湿结束后自动关闭，并与进风风门连锁，保证排湿时烘箱内正压。
11. 加热元件安装：
加热元件为管状不锈钢加热管，材质为304 不锈钢管，设在箱内的一侧风道内，通过离心风机经加热管后完成热交换。加热管的固定方式为外接式结构，避免了一般结构在内部接线，长时间在高温下接头老化的缺点，加热管的加热温度要求有温度控制，并且温度可以任意设定，当温度失控超过设定值时，自动停止加热并报警。

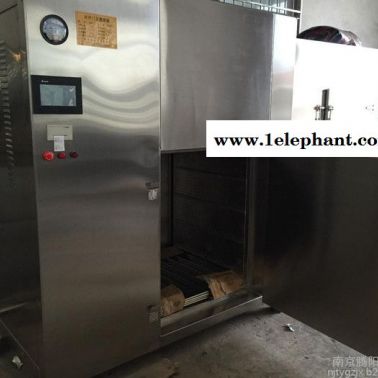

12.  电器控制：

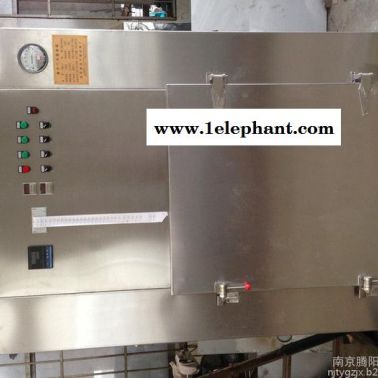

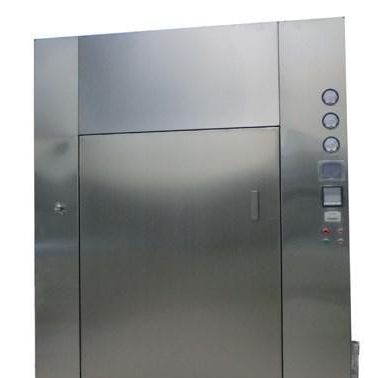

此烘箱的控制系统设置在烘箱的顶部，面板上设有电源按钮、加热，排湿开门报警指示和急停按钮等功能键。电气元件采用德力西品牌。

三、对开门烘箱电器材料配置表
序号 名称 型号及规格 数量 生产厂家
1  断路器 DZ20Y-100/3300  1  德力西
2  快速熔断器 RS3-80A/500V  3  德力西
3  断相与相序保护器 XJ3-G  1  浙江电器厂
4  接触器 CONROL3-32VDC  1  江苏丹阳
5  电热管 W 型8KW/ 支220V  3  南京腾阳

四、以上设备相关资料及服务：
1、提供使用说明书、质量保证书（纸质及电子版资料）。
2、提供所有外购部件原始资料（说明书、合格证、），提供易损件清单。
3、提供设备标准操作规程、检修规程、GMP 验证文件（纸质及电子版资料）。
4、整机包使用一年，保修期内免费提供备件，服务响应时间：2 小时内电话答复。
