往复单元	柱塞泵
材质	不锈钢
驱动方式	气动
性能	防爆
用途	增压泵
输送介质	氧气
叶轮数目	多级
泵轴位置	卧式
叶轮结构	封闭式叶轮
叶轮吸入方式	双吸式
汽蚀余量	20（m）
吸入口径	10（mm）
排出口径	30（mm）
重量	20（kg）
规格	50*90
品牌	赛思特
型号	STA

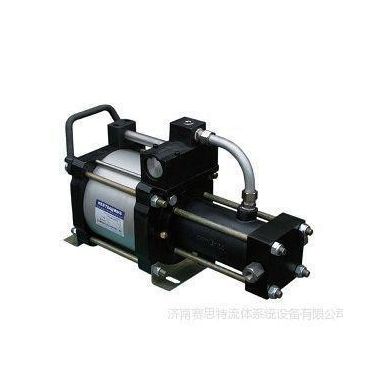

 STA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口**产品，**大设计驱动气压均为10bar,为了保证泵的寿命,建议驱动气压≤8bar。

    该气体增压泵泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。应用范围比较适合用于高压力、小流量的场合，如气密性试验、高压反应釜充气、汽车制动系统测试、高压气体输助注塑等场合。  气体增压泵可压缩气体介质空气、氧气(O2)、氮气(N2)、氢气(H2)、氦气(He)、氖气(Ne)、氩气(Ar)、天然气、煤气、二氧化碳(CO2)、一氧化碳(CO)**(N2O)、重氢(D2)、制冷剂、灭火剂、甲烷丙烷等烷烃类气体、医院呼吸气体(N2＋O2)、六氟化硫气体(SF6)乙烯(C2H4)、惰性气体等。

型号

增压比

**小气体入口压力PA

**大气体入口压力PA

**大气体出口压力PB

气体出口压力计算公式PB=

接口尺寸

**大流量LN/min(PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

STA02

2:1

1.7

24.65

16

232

16

232

2 PL

G1/2

ZG1/2

ZG1/2

960(PA=6(bar)

STA05

5:1

3.5

50.75

40

580

40

580

5PL

G1/2

ZG1/2

ZG1/2

360(PA=6bar)

STA10

10:1

5.5

79.75

80

1160

80

1160

10PL

G1/2

NPT3/8

NPT3/8

196(PA=20bar)

STA25

25:1

10

145

200

2900

200

2900

25PL

G1/2

NPT1/4

NPT1/4

81(PA=20 bar)

STA40

40:1

15

217.5

320

4640

320

4640

40PL

G1/2

NPT1/4

NPT1/4

49(PA=20 bar)

STA60

60:1

25

362.5

480

6960

480

6960

60PL

G1/2

NPT1/4

NPT1/4

61(PA=40bar)

STA100

100:1

35

507.5

800

11600

800

11600

100PL

G1/2

NPT1/4

M14×1.5

39(PA=20 bar)

PL=驱动气压      PA=输入气压       PB=输出气压
