| 产地 | 上海 |
|---|---|
| 售后服务 | 保修一年 |
| 销售方式 | 直销 |
| 芯数 | 2根 |
| 执行质量标准 | 国标 |
| 护套材质 | PVC |
| 线芯材质 | 铝合金线 |
| 贸易属性 | 内贸 |
| 发货期限 | 3天 |
| 品牌 | 上海辉控 |
| 型号 | JTW-LD-HK3003 |
| 质量认证 | CCC |
JTW-LD-HK3003型缆式线型感温火灾探测器
安装使用说明书
一.概述
JTW-LD-HK3003型缆式线型感温火灾探测器（以下简称探测器）是一种可恢复式火灾探测产品，该探测器以中华人民共和国**标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。
二.工作原理

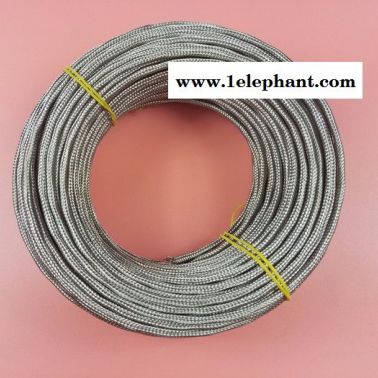

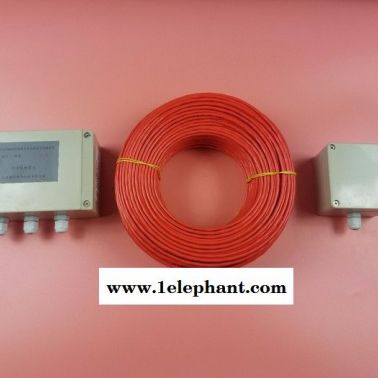

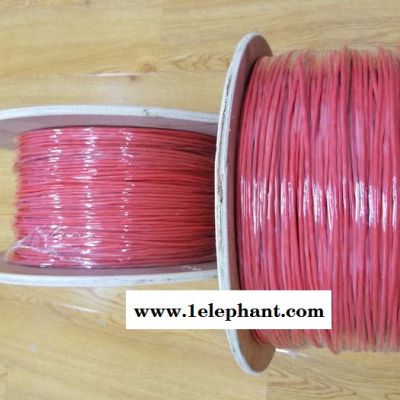

探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为0.6mm的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。
三. 主要功能特点及技术性能
1. 符合中华人民共和国**标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。
2. 具有定温报警功能，定温报警阈值为85℃ 。
3. 极限使用长度≤200m。
4. 具有火灾报警、故障报警两组独立无源继电器触点输出。
5. 可以监视感温电缆的开路、短路故障。
6. 感温电缆具有可恢复功能。
7. 感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。
四．主要技术参数：
1. 报警温度85℃±10％
2. 使用环境温度：-10℃～50℃
3. 使用环境相对湿度：≤95％，无凝露.
4. 工作电压：
5. 静态监视电流： 工作电压30V时 ≤25mA
工作电压24V时 ≤40mA
工作电压10V时 ≤ 90mA
6. 报警状态电流： 工作电压30V时 ≤40mA
工作电压24V时 ≤70mA
工作电压10V时 ≤ 160mA
7.自恢复保险丝: 350 mA
8．火警输出形式： 继电器（报警时闭合）输出
故障输出形式： 继电器转换触点输出
9．继电器触点容量：1A/24VDC
10. 外形尺寸:
信号处理单元外形尺寸(长x宽 x高): 160.0mm x 100.0mm x 64.5mm
终端单元外形尺寸(长x宽 x高):80mm x 82mm x 56mm
11.外壳防护等级：IP65
五．主要应用场所
1. 电缆隧道、电缆廊道、电缆夹层等电缆类区域；
2. 皮带输送机或系统等；
3. 液压站及润滑油库、油管廊及其它供油系统场所；
4. 电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；
5. 酒库、仓库及货架库等；
