| 是否有现货： | 是 | 认证： | FDA认证 |
| 类型： | 有机硅胶 | 形成方式： | 其它 |
| 孔径大小： | 细孔硅胶 | 水分： | 无水分 |
| 型号： | E600# | 规格： | 10公斤 50公斤 400公斤 |
| 商标： | 红叶硅胶 | 包装： | 铁桶包装 |
| 产量： | 666666 |
肤色柔软双组份液体硅胶基本介绍 红叶硅胶供应的人体硅胶肤色硅胶具有不冒油、表面干爽、上色效果好的特点，做出来的仿真效果也特别好。为双组份加成型加温或室温硫化硅橡胶，主要用于仿真人体模特、人体外形、人体面具、人体假肢制作，硅胶成人 材料、仿真人硅胶粉扑、义乳、胸垫、肩垫、防滑垫、贴片、SMT自粘性贴片、等柔性硅橡胶制品生产。
肤色柔软双组份液体硅胶性能特点 环保 、食品级，通过SGS、FDA食品级认证。
温度范围在-65℃-200℃下可长期使用并保持其柔软弹性性能。
具有优良的电性能和化学稳定性，耐水、耐臭氧、耐气候老化，无腐蚀性，具有生理惰性， 无味，线收缩率低，易操作等特点。
肤色柔软双组份液体硅胶技术参数| 混合前物性（27℃，65％RH） | ||||||
| 组分 | E600A | E600B | E605A | E605 B | E610A | E610B |
| 粘 度 (cP) | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 |
| 比 重 | 1.15 | 1.11 | 1.15 | 1.11 | 1.15 | 1.11 |
| 混合后物性（27℃，65％RH） | ||||||
| 混合比例(重量比) | A：B = 1：1 | A：B = 1：1 | A：B = 1：1 | |||
| 颜 色 | 半透明/肤色 | 半透明/肤色 | 半透明/肤色 | |||
| 混合后粘度(CP) | 2000 | 2500 | 3000 | |||
| 操作时间25℃(min) | 30 | 30 | 30 | |||
| 初步固化时间(h) | 3-4 | 3-4 | 3-4 | |||
| 硬 度 ( Shore A ) | 0 | 5 | 10 | |||
| 拉伸强度（Mpa) | 2 | 3 | 5 | |||
| 撕裂强度（kN/m) | 4 | 8 | 12 | |||
| 断裂伸长率 ( % ) | 300 | 350 | 380 | |||

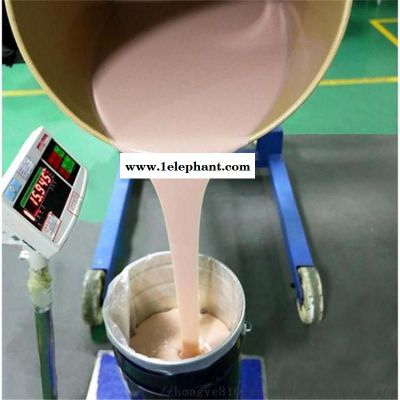

肤色柔软双组份液体硅胶使用说明 将A组份硅胶、B组份铂金固化剂按1:1混合均匀，经真空脱泡后即可浇灌（无抽真空设备可以延长固化时间，不可加温固化，否则可能产生气泡），操作时间视温度而定(0.5-2)小时，硫化时间(室温)4小时，加温60-120°C可在数十分钟内硫化。室温快干型操作时间小于20分钟，硫化时间为1小时。根据用户需求可配成红、黄等其他颜色。 肤色柔软双组份液体硅胶采购须知 1. 此硅胶不要和任何其他缩合型硅胶相接触，操作之前，工具容器需要清洁干净，否则会引起固化剂中毒，造成硅胶不会固化的现象。
2. 在测试之前不可随便往硅胶里补加颜色或粉体等，以免使胶发生催化剂反应不固化现象。
3. 在A、B胶料混合时要严格按照配比要求进行配料，配比不准确，硬度会发生变化。
4. 本品为铂金催化剂，水、杂质、有机锡催化剂、酸、碱等其它含硫、磷、氮的有机物可影响胶的固化，使用时不能混入或接触这些物质。
5. 使用前，先在模种上做皮试，看是否会固化，再投入使用。
