| 是否有现货： | 是 | 认证： | FDA认证 |
| 类型： | 有机硅胶 | 形成方式： | 常温固化成型 |
| 孔径大小： | 细孔硅胶 | 水分： | 无水分 |
| 型号： | Hy | 规格： | 5公斤 25公斤 200公斤 |
| 商标： | Hy | 包装： | 铁桶/胶桶 |
| 产量： | 666666 |

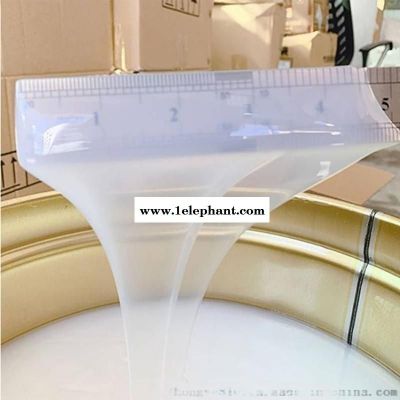

半透明加成型液体硅胶基本介绍 半透明加成型液体硅胶也叫做加成型硅胶，是双组份加成型有机硅材料。由两部分组成：A组分是硅胶，B组分是固化剂；两组分按1:1的比例混合配比。本品为半透明油状液体，可室温固化也可加温固化。主要用于金银珠宝首饰、金属工艺品精密模具铸造、游艇真空袋以及 等玻璃钢碳纤维复合材料、玩具合金车仔、汽车内饰零部件保险杠等要求高性能耐高温的硅胶模具制作。
半透明加成型液体硅胶性能特点 环保 无味，无腐蚀性，通过FDA、SGS、ROSH等食品级认证； 粘度低、流动性好，操作方便、易灌注；即可室温固化也可加温固化； 优良的生理惰性，防水、耐臭氧和老化，高抗拉韧性好，翻模次数多； 化学稳定性高，耐高温，在-55℃至220℃可长期使用并保持其性能。
半透明加成型液体硅胶技术参数 | 特性 | 单位 | 参数 | ||
| 混合前粘度（25℃，65％RH） | ||||
| E630 （A） | CP | 4000+2000/-2000 | ||
| E630（B） | CP | 4000+2000/-2000 | ||
| 混合后物性（25℃，65％RH） | ||||
| 混合比例 | (重量比) | A：B = 1：1 | ||
| 颜 色 | / | 半透明 | ||
| 混合后粘度 | CP | 4000+2000/-2000 | ||
| 操作时间(25℃） | min | 30-45 | ||
| 固化时间(25℃） | h | 3~4 | ||
| 硬 度 ( Shore A ) | / | 30±2 | ||
| 拉伸强度 | MPa | 6.0+2/-1.0 | ||
| 撕裂强度 | KN/M | 33+4/-2 | ||
| 断裂伸长率 | ≥% | 420 | ||
1、混合：Ａ组份与B组份按重量比例1:1进行混合搅拌均匀，混合可以手动或使用设备。
2、脱泡：混合后的胶料在灌模前应进行脱泡。少量使用时可在真空干燥器内进行，在真空下，胶料体积会发泡可增大4～5倍，因此，脱泡的容器体积应比胶料体积大4～5倍，几分钟后胶体积恢复正常，当表面没有气泡逸出时（约10分钟）即完成脱泡工序。
3、表面处理：胶料要接触的模具表面或需灌封的材料表面可用凡士林、肥皂水、液体石蜡等作为脱模剂。之后即可进行浇灌。
4、硫化和脱模：混合脱泡后的胶料，操作时间视温度而定(0.5-1)H，硫化时间(室温)4-6H，加温80-120°C可在数十分钟内硫化。室温快干型操作时间小于20分钟，硫化时间为1小时，固化的温度和时间可根据工艺条件而定。
1．使用前，请取少加成型胶量进行实验，以掌握其操作技巧，避免浪费
2．操作时要和使用过缩合型硅胶的容器分开，要用未使用过室温硅胶工具操作此硅胶。
3．粘度、操作时间、固化后硬度可随客户需求调整。
本品为铂金催化剂，水、杂质、有机锡催化剂、酸、碱等其它含硫、磷、氮的有机物可影响胶的固化，使用时不能混入或接触这些物质。
A：20kg /200kg B：20kg /200kg铁桶真空包装
·贮存期：12个月(密封状态、阴凉干燥处保存；禁太阳暴晒、高温烘烤)；
