| 是否有现货： | 是 | 认证： | FDA认证 |
| 类型： | 有机硅胶 | 形成方式： | 其它 |
| 孔径大小： | 细孔硅胶 | 水分： | 无水分 |
| 型号： | Hy | 规格： | 5公斤 25公斤 200公斤 |
| 商标： | Hy | 包装： | 铁桶/胶桶 |
| 产量： | 666666 |

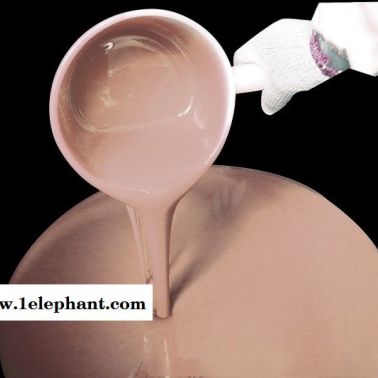

无气味肤色液体硅胶 人体液体硅胶材料基本介绍 肤色液体硅胶也就是人体硅胶。两个组分1：1的加成型有机硅材料。由A、B两组份可流动性的液体硅胶组成，可室温固化也可加温快速固化，操作简单便捷。主要用于仿真人体模特、人体面具模具制作，硅胶成人 材料、仿真人硅胶义乳、胸垫、肩垫、仿真人体假肢等柔性硅橡胶模具的生产。
无气味肤色液体硅胶 人体液体硅胶材料性能特点 · 具有优良的耐高温，抗黄变性能
· 食品级， 无味，通过FDA食品级认证
· 优良热稳定性和耐候性(使用温度-60℃--250℃)
· 流动性好，易灌注；即可室温固化也可加温固化，操作方便
| 型号 | 颜色 | 粘度 （mPa.s） | 硬度 （邵氏A） | 拉伸强度 （Mpa) | 撕裂强度 （kN/m) | 伸长率 (%) | 混合比例 A:B | 操作时间 （h） | 初步固化时间 （h） |
| E600# | 半透明 | 2000 | 0±2 | 2 | 4±2 | 300 | 1:1 | 0.5 | 4 |
| E605# | 半透明 | 3000 | 5±2 | 3 | 8±2 | 400 | 1:1 | 0.5 | 4 |
| E610# | 半透明 | 3500 | 10±2 | 5 | 12±2 | 400 | 1:1 | 0.5 | 4 |
| E615# | 半透明 | 3500 | 15±2 | 5.5 | 16±2 | 400 | 1:1 | 0.5 | 4 |
| E620# | 半透明 | 5000 | 20±2 | 6.5 | 28±2 | 400 | 1:1 | 0.5 | 4 |
| E625# | 半透明 | 6000 | 25±2 | 7 | 26±2 | 400 | 1:1 | 0.5 | 4 |

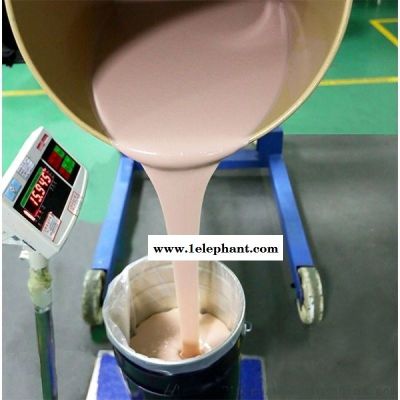

1、混合：Ａ组份与B组份按重量比例1:1进行混合搅拌均匀，混合可以手动或使用设备。
2、脱泡：混合后的胶料在灌模前应进行脱泡。少量使用时可在真空干燥器内进行，在真空下，胶料体积会发泡可增大4～5倍，因此，脱泡的容器体积应比胶料体积大4～5倍，几分钟后胶体积恢复正常，当表面没有气泡逸出时（约10分钟）即完成脱泡工序。
3、表面处理：胶料要接触的模具表面或需灌封的材料表面可用凡士林、肥皂水、液体石蜡等作为脱模剂。之后即可进行浇灌。
4、硫化和脱模：混合脱泡后的胶料，操作时间视温度而定(0.5-1)H，硫化时间(室温)4-6H，加温80-120°C可在数十分钟内硫化。室温快干型操作时间小于20分钟，硫化时间为1小时，固化的温度和时间可根据工艺条件而定。

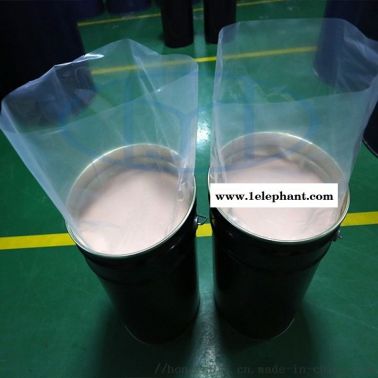

A：20kg /200kg B：20kg /200kg铁桶真空包装
·贮存期：12个月(密封状态、阴凉干燥处保存；禁太阳暴晒、高温烘烤)；
1．使用前，请取少加成型胶量进行实验，以掌握其操作技巧，避免浪费
2．操作时要和使用过缩合型硅胶的容器分开，要用未使用过室温硅胶工具操作此硅胶。
3．粘度、操作时间、固化后硬度可随客户需求调整。
本品为铂金催化剂，水、杂质、有机锡催化剂、酸、碱等其它含硫、磷、氮的有机物可影响胶的固化，使用时不能混入或接触这些物质。
