| 是否有现货： | 是 | 认证： | FDA/MSDS |
| 类型： | 有机硅胶 | 形成方式： | 其它 |
| 孔径大小： | 细孔硅胶 | 水分： | 无 |
| 型号： | Hy | 规格： | 5公斤 25公斤 |
| 商标： | Hy | 包装： | 铁桶/胶桶 |
| 产量： | 888888 |

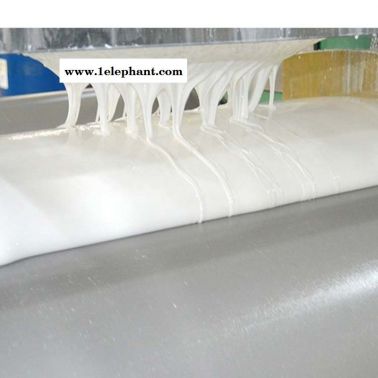

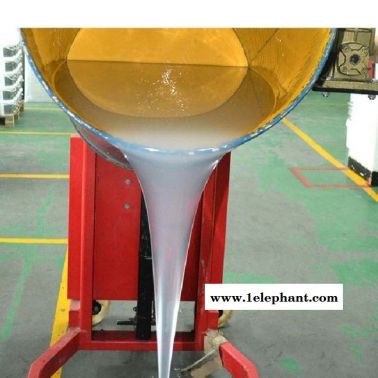

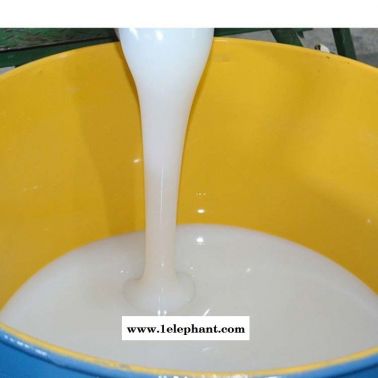

仿真食材模型硅胶 食品级硅胶使用方法：
1、混合：Ａ组份与B组份按重量比例1:1进行混合搅拌均匀，混合可以手动或使用设备。
2、脱泡：混合后的胶料在灌模前应进行脱泡。少量使用时可在真空干燥器内进行，在真空下，胶料体积会发泡可增大4～5倍，因此，脱泡的容器体积应比胶料体积大4～5倍，几分钟后胶体积恢复正常，当表面没有气泡逸出时（约10分钟）即完成脱泡工序。

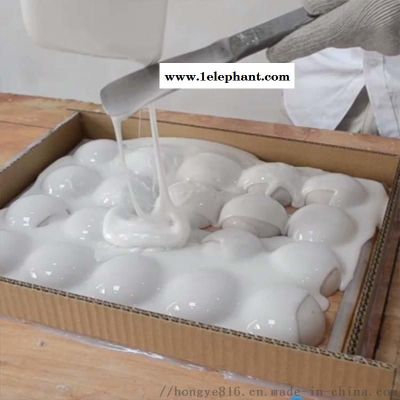

3、表面处理：胶料要接触的模具表面或需灌封的材料表面可用凡士林、肥皂水、液体石蜡等作为脱模剂。之后即可进行浇灌。
4、硫化和脱模：混合脱泡后的胶料，操作时间视温度而定(0.5-1)H，硫化时间(室温)4-6H，加温80-120°C可在数十分钟内硫化。室温快干型操作时间小于20分钟，硫化时间为1小时，固化的温度和时间可根据工艺条件而定。
产品特点：
本产品为加成型液体硅胶，在室温下固化，所形成的弹性体具有以下优异性能:
·具有优良的耐高温，抗黄变性能
·食品级， 无味，通过FDA食品级认证
·优良热稳定性和耐候性(使用温度-60℃--250℃)
·流动性好，易灌注；即可室温固化也可加温固化，操作方便
·拉力好、高抗撕裂力，翻模次数多、使用寿命长。
·也可根据客户要求特调生产。
技术参数：
| 型号 | 颜色 | 粘度 （mPa.s） | 硬度 （邵氏A） | 拉伸强度 （Mpa) | 撕裂强度 （kN/m) | 伸长率 (%) | 混合比例A:B | 操作时间（h） | 初步固化时间（h） |
| E620# | 半透明 | 5000 | 2±2 | 6.5 | 29±2 | 400 | 1:1 | 0.5 | 4 |
| E625# | 半透明 | 6000 | 25±2 | 7 | 28±2 | 400 | 1:1 | 0.5 | 4 |
| E630# | 半透明 | 6500 | 30±2 | 7 | 18±2 | 350 | 1:1 | 0.5 | 4 |
| E635# | 半透明 | 8000 | 35±2 | 8 | 18±2 | 350 | 1:1 | 0.5 | 4 |
| E640# | 半透明 | 8000 | 40±2 | 8 | 18±2 | 300 | 1:1 | 0.5 | 4 |
备注:以上参数仅供参考,如有特殊需求请与我联系；粘度、操作时间、固化后硬度可随客户需求调整。
