| 是否有现货： | 是 | 认证： | MSDS认证 |
| 类型： | 有机硅胶 | 形成方式： | 其它 |
| 孔径大小： | 细孔硅胶 | 型号： | Hy |
| 规格： | 5公斤 25公斤 200公斤 | 商标： | Hy |
| 包装： | 铁桶/胶桶 | 产量： | 666666 |

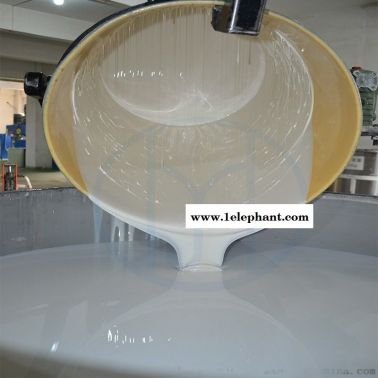

快速原型模具硅胶 模型设计硅胶基本介绍 快速原型模具硅胶为高透明、高抗撕液体硅橡胶，是属于双组份加成型有机硅材料的一种。 由A、B两组份可流动性的液体硅胶组成，可室温固化也可加温快速固化，操作简单便捷。做出来的硅胶模具收缩率小，不易变形，使用寿命长的特性。
快速原型模具硅胶 模型设计硅胶性能特点 ·具有优良的耐高温，抗黄变性能
·食品级， 无味，通过FDA食品级认证
·优良热稳定性和耐候性(使用温度-60℃--250℃)
| 型号 | 颜色 | 粘度 （mPa.s） | 硬度 （邵氏A） | 拉伸强度 （Mpa) | 撕裂强度 （kN/m) | 伸长率 (%) | 混合比例 A:B | 操作时间 （h） | 初步固化时间 （h） |
| E640# | 半透明 | 8000 | 40±2 | 8 | 18±2 | 300 | 1:1 | 0.5 | 4 |
| E645# | 半透明 | 10000 | 45±2 | 7 | 16±2 | 250 | 1:1 | 0.5 | 4 |
| E650# | 半透明 | 11000 | 50±2 | 6 | 14±2 | 200 | 1:1 | 0.5 | 4 |
| E655# | 半透明 | 13000 | 55±2 | 5 | 10±2 | 200 | 1:1 | 0.5 | 4 |
1、混合：Ａ组份与B组份按重量比例1:1进行混合搅拌均匀，混合可以手动或使用设备。
2、脱泡：混合后的胶料在灌模前应进行脱泡。少量使用时可在真空干燥器内进行，在真空下，胶料体积会发泡可增大4～5倍，因此，脱泡的容器体积应比胶料体积大4～5倍，几分钟后胶体积恢复正常，当表面没有气泡逸出时（约10分钟）即完成脱泡工序。
3、表面处理：胶料要接触的模具表面或需灌封的材料表面可用凡士林、肥皂水、液体石蜡等作为脱模剂。之后即可进行浇灌。
1．使用前，请取少加成型胶量进行实验，以掌握其操作技巧，避免浪费
2．操作时要和使用过缩合型硅胶的容器分开，要用未使用过室温硅胶工具操作此硅胶。
3．粘度、操作时间、固化后硬度可随客户需求调整。
A：20kg /200kg B：20kg /200kg铁桶真空包装
·贮存期：12个月(密封状态、阴凉干燥处保存；禁太阳暴晒、高温烘烤)。
