| 是否有现货： | 是 | 认证： | FDA认证食品级 |
| 类型： | 有机硅胶 | 形成方式： | 模压硅胶 |
| 孔径大小： | B型硅胶 | 型号： | Hy-e620 |
| 规格： | 5kg 10kg 25kg | 商标： | 红叶杰 |
| 包装： | 罐装 | 产量： | 999999 |
柔软液体硅胶 手感好的人体硅胶概述
HY-E620A/B柔软液体硅胶为A、B双组份的加成型液体硅胶,也可以称为人体硅胶，可以用于制造仿真人体领域的应用 ，适合于灌注或注射成型.
柔软液体硅胶 手感好的人体硅胶主要特性
1．加成型低温固化，无气味，无粘性。
2．使用铂络合物催化， 、无异味;
3．优良热稳定性和耐寒性（使用温度-60℃～250℃）
5．粘度可定制，可适合倒注或注射成型
5．成型后具有良好的柔软性，减震性，及一定的拉伸强度;
柔软液体硅胶 手感好的人体硅胶应用
HY-E620A/B A/B用于制作各类鞋垫，人体模型，人体成品，医用练习模型。垫片类的制作。
柔软液体硅胶 手感好的人体硅胶典型数据
|
| E620A/B |
| 外 观 | 肤色/半透明 |
| A、B组份比例 | 1：1 |
| 粘度（CPS） | 灌注7500 / 注射4000 |
| 硬度(JIS A) | 20 |
| 抗撕强度(KN/m) | 8.0 |
| 抗拉强度(Mpa) | 5.0 |
| 断裂伸长率(%) | 500 |
| 可操作时间（25℃/h） | 0.5-1 |
| 硫化时间 | 4-8 |
备注:固化条件：130℃×10mins固化。固化条件在实际生产时仅供参考,温度、硫化时间应视模具大小、制品厚度做相应的调整.典型数据不可以直接作为生产时使用，详细的说明请联系我公司。
使用说明
1， 注射成型工艺：A组份和B组份通过泵料系统1：1的比例进入注射机的螺腔内，通过计量和混合设备出料低温成型（100-150）几秒钟后，得到固化后的弹性体。

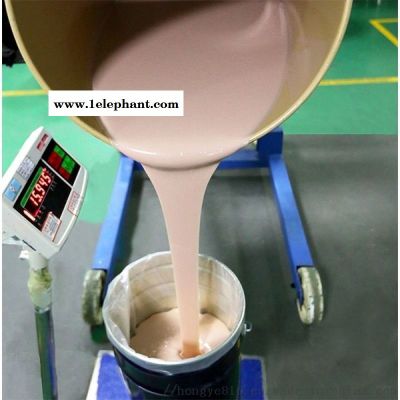

2，倒注工艺：将A组份和B组份安装1：1的比例混合，充分搅拌均匀，然后抽真空脱尽气泡，倒入干净的模具中，将模具放入130度烘箱加热固化10分钟左右（具体视产品大小）成型。
贮藏
按照原始出厂包装，贮藏于 不超过25℃的阴凉避光场所内，红叶产品贮藏的有效期180天（以生产日期为准），产品使用后，若未用完，请立即密封，否则影响贮藏有效期。
包装 40KG200KG 一个组合
A组分：20KG/桶、200KG/桶
B组分：20KG/桶、200KG/桶
注意事项
1．取A、B剂的工具要区分开来或使用前擦试干净，避免两者混合造成局部结块而不能正常使用；
2．A、B组份混全均匀后，72小时内必须用完；
3．使用时避免混入酸、水、碱、强氧化剂，避免与含有N、S、P、Sn等元素的化合物接触，否则会引起产品不大硫化或硫化不完全情况；
