| 制造商 | 天华中威科技有限公司 |
|---|---|
| 品牌 | 天华 |

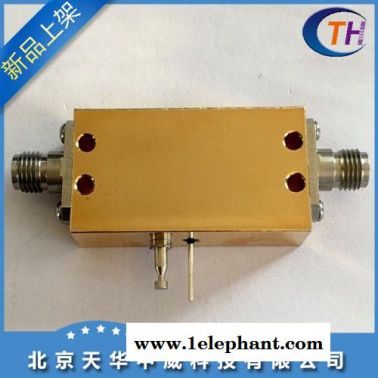

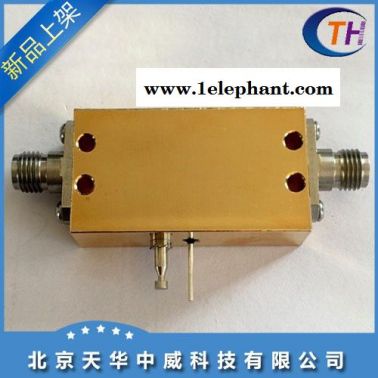

| 型号 | TSP-220470M3-VA |
| 加工定制 | 是 |
| 最大输入频率 | 220– 470 MHz |
特性
? 宽带, 可用范围 220– 470 MHz
? 相位变化范围 360° MIN
? 单一电压控制
应用
? 电子
? 军事雷达
? 测试设备
技术指标
| 指标参数 | 测试条件 | 最小值. | 典型值. | 最大值 | 单位 |
| 频率范围 |
| 220 |
| 470 | MHz |
| 相位变化范围 |
| - | 360 | - | deg |
| 插入损耗 |
| - | 4 | - | dB |
| 入口(出口)回波损耗 |
| - | -10 | - | dB |
| 输入IP3 | | - | 30 | - | dBm |
| 控制电压范围 | | 0 | - | 13 | V |
| 调制带宽 |
| - | 5 | - | MHz |
| 相位的电压灵敏度 |
| - | 20 | - | deg/Volt |
| 相位的温度敏感性 |
| - | 0.4 | - | deg/℃ |
测试条件,室温 25℃，阻抗50Ω
