| 工作电源 | 直流DC9-28V |
|---|---|
| 探测方式 | 光电对管探测 |
| 环境温度 | -10℃～+50℃（℃） |
| 环境湿度 | ≤95%RH(40℃±2℃)（%） |
| 尺寸 | 103*55mm |
| 使用范围 | 居家 店铺 库房 幼儿园…… |
| 非编码 | 通用型 |
| 主要市场 | 外销 |
| 包装 | 吸塑 |
| 类型 | 光电烟感 |
| 品牌 | CST |
| 型号 | YT102 |

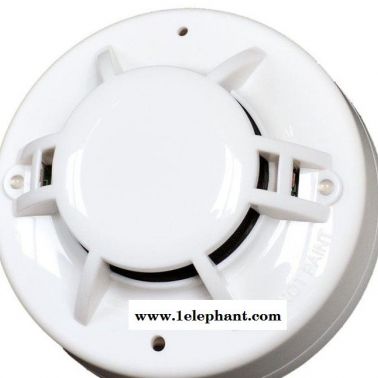

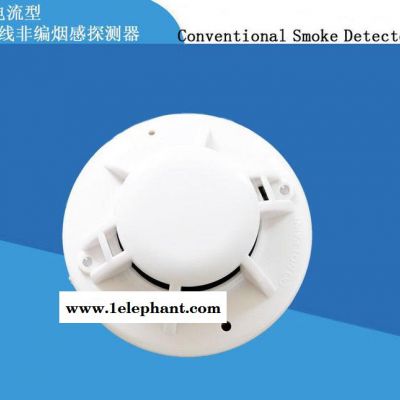

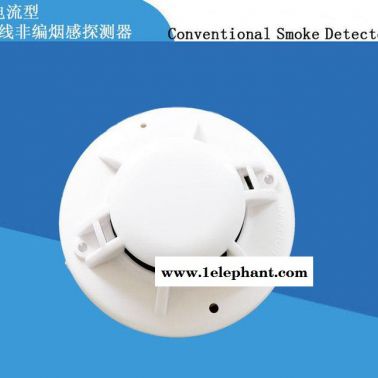

EN54认证多线烟感 2线非编烟感器 外销感烟探测器 通用烟雾报警器
可配接一切多线报警主机,多用于出口或者传统老款消防系统(非编2总线)的维护更换,
可通过国内消防总线厂家的输入模块(电流型,报警之后,拉低电压,增大电流),接入消防系统.
多线型光电感烟火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。
注：探测器报警时将其两端的电压钳位在5V～11V之间。至于电流的大小则取决于控制器的限流情况，不允许直接用24VDC供电，否则探测器会因无限流电阻而烧坏。正常使用时与多线报警主机或卷帘门控制箱等设备配套使用。探测器报警后，需要通过断电的方式复位。
一. 性能参数
| 中英对照信息 | 参数 | Parameter |
| 型号 | YT102 | N.O:YT102 |
| 供电电源 | DC9V～DC28V | Operating Voltage Range: 9 to 28VDC Volts Non-polarized |
| 静态电流 | ≤60uA | Standby Current: ≤60μA@ 24 VDC |
| 报警电流 | ≤30mA | MaximumAlarm Current (LED on: ) ≤30mA@ 24 VDC |
| 烟雾灵敏度 | 1.06±.26%ＦＴ. | Adjustable Sensitivity: 1.06±.26%FT. |
| 尺寸 | 103x55 mm | size 103x55 mm |
工作温度： -10℃～+50℃
相对湿度： ≤95%RH(40℃±2℃)
烟雾灵敏度：1.06±.26%ＦＴ.
符合标准：GB4715-2005
重 量：155g
二.安装：
在天花板上相距60mm的位置上打两个直径5mm的安装孔，用涨塞和螺钉固定探测器底座在天花板上。
注意：该产品不适宜在以下场所使用：
正常情况下有烟滞留的场所有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所 相对湿度大于95%的场所通风速度大于5m/秒的场所三. 接线：
探测器具有外接门灯的功能，当探测器报警后，除了本身的指示灯点亮外，同时点亮连接的门灯，尤其适合宾馆使用。
四 接线说明：
探测器的端子4，3是电源输入端（接线时不用区分极性），其中端子2和端子3在探测器内部短连。端子5用于屏蔽电缆屏蔽层的连接。门灯可直接使用普通LED,探测器内部设有限流电阻。终端电阻的大小，根据配接的多线控制器而定。探测器需直接加24VDC测试时，必须加1KΩ的电阻限流。底座接线完毕，将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。General
YT102 Conventional Smoke Detector, Operates by Advanced MCU Expert Algorithm Software.
Key Specifications/Special Features
They work perfectly with all conventional intelligent fire control panels
Dual LEDs for 360-degree visibility
Advanced MCU Expert Algorithm Software.
Easy installation and maintenance
Durable sensor head, no need for replacement
SMD circuit board design-satisfactory quality and reliability guaranteed
