一、产品简介

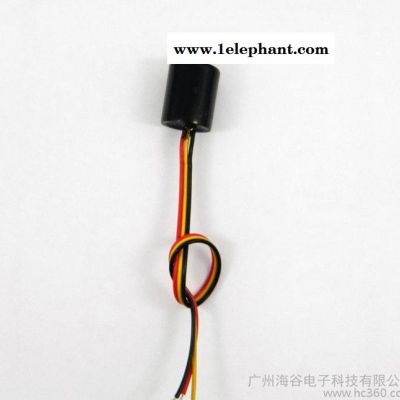

   WLS-03型光电式水浸探测器常应用于空调机站、精密机房、仓库、城市供水、高楼水池等需要对水泄漏及积水进行报警的场所。

二、电路检测原理

光电式水浸传感器是采用光电式传感头为敏感单元，利用全内反射原理，通过在装置头部的塑料圆顶内罩的发光管及探测器来实现。该传感器为电压输出型，当传感器浸入水里时，信号输出由高电平转为低电平，从而监测水位的变化。

三、主要技术指标

    ■供电电压：12VDC±5%

    ■ 未浸水信号输出：高电平（大于10V）

    ■ 浸水信号输出：低电平（小于0.02V）

    ■ 工作温度范围：-20~70℃

    ■ 线长：250mm±5mm

    ■ 外壳材料：PC工程塑料（ROHS）

四、外形尺寸：(mm)

五、接线定义：

1－红－　12V电源正

2－黄－　信号输出

3－黑－　COM端

六、功能示意图：

七、注意事项：

    ■ 禁止反向供电

    ■ 禁止测量氯化物溶剂，禁止打开传感器外壳

    ■   使用过程中，建议定期（1~6个月）维护传感器，保持传感头表面清洁
