| 工作电压 | 12（V） |
|---|---|
| 适用范围 | 银行 |
| 类型 | TR-960 |
| 品牌 | TRIS |
| 型号 | TR-960 |
一，概述：
数字振动探测器采用国际先进的光电传感原理，使用日本进口高灵敏度压电振动元件，同时检测高、低频振动信号，使本产品灵敏度高出普通产品1倍；同时经过特殊设计的滤波技术，能更有效防止打雷、鞭炮及其他干扰因素的影响，大大降低误报现象。
本产品适用于所有可能因敲、砸、钻、撬等被破坏的设备，（如玻璃、钢板、及钢板所制造的设备）；
本产品灵敏度可手动调节，以针对不同材质的设备设定最佳工作状态从而防止误报发生。
本产品特别设计了双重防破坏开关，开盖、移动，探测器都会触发报警，有效防止人为破坏。
本产品Ⅰ型为针对水泥墙体、砖墙体设计；
本产品Ⅱ型为针对玻璃、铁制设备设计；且针对铁制品特别设计了磁铁式安装方法；
本产品体积小，安装简捷方便，性能稳定，采用接点输出，可与市面各种品牌有线报警主机兼容。
二，主要特点]
光电振动传感探测；
特殊滤波技术，有效防止误报；
震动传感与振动分析融为一体，提高探测效果；
双重防拆功能，能有效防止人为破坏；
体积小，性能佳，安装快速，安全可靠；
无铅材料，绿色环保。
三，规格
探测方式：光电传感
探测范围：钢板3米半径，平板玻璃3.5米半径，木板3.5米半径，混凝土0.5米半径，砖墙2米半径
工作电压：9-16V
工作电流：17mA@DC12V
报警触点：NC.NO
触点容量：0.1A24VDC
报警时间：约2.2秒
开机时间：约1分钟
工作温度：-20度到+50度
储存温度：-20度到+60度
安装方式：表面安装
产品颜色：黑、白
产品尺寸：65*45*13.6mm
四，调整灵敏度
VR1电位器用小下字螺丝刀逆时针方向旋转到底，此时灵敏度最低，慢慢顺时针方向转VR至中间位置，用测试撞击器撞击保护表面，LED亮约2秒表示发生警报，再利用撞击测试不同距离保护表面，以得到最佳灵敏度工作点，调整完成。

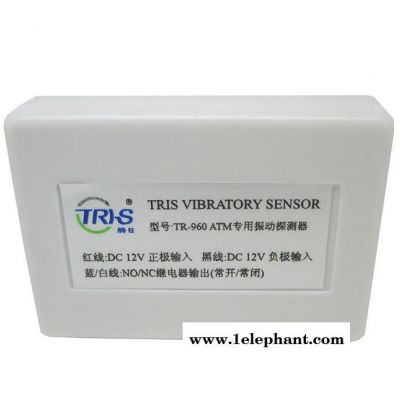

五，接线
采用标准接线端子
红黑线为电源DC12V输入，有极性限制，注意+为红线，-为黑线，请勿接错；
蓝白线为报警输出为NC.N，请按报警主机要求选择接线。
六，注意事项
传感器必须牢固安装，防止其他振动源影响准确度ATM机箱不同的位置安装传感器所调的灵感度都不一样，建议每台ATM安装两个传感器传感器检测区域内不能有任何非检测目标的震动源一般情况下不需要打开传感器外壳
