| 加工定制 | 是 |
|---|---|
| 种类 | 声波 |
| 材料 | 聚合物 |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 非晶 |
| 制作工艺 | 集成 |
| 输出信号 | 数字型 |
| 防护等级 | IP66 |
| 线性度 | 0.01（%F.S.） |
| 迟滞 | 0.01（%F.S.） |
| 重复性 | 0.01（%F.S.） |
| 灵敏度 | 高 |
| 漂移 | 无 |
| 分辨率 | 0.1mm |
| 工作电流 | 小于30mA |
| 工作电压 | DC 9-48V |
| 输出方式 | 模拟电压,电流、RS485、RS232 |
| 品牌 | DYP |
| 型号 | DS1309B |
1 产品介绍1.1概述

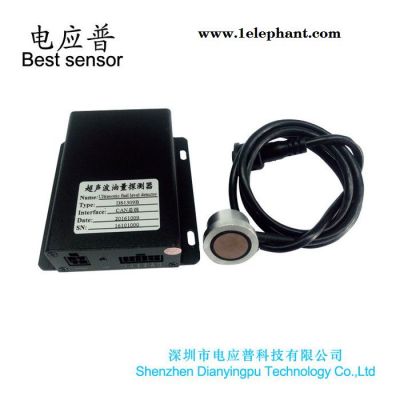

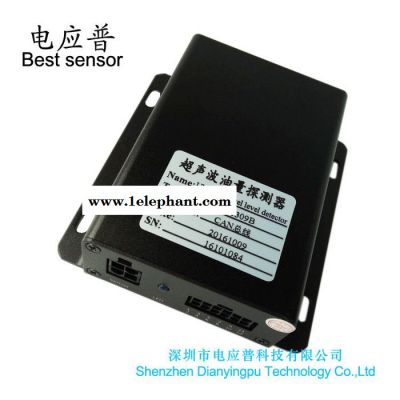

超声波油量探测器（DS1309B）本产品应用超声波测量技术对油箱内的油位高度进行测量，并经过电路处理后输出标准电信号。超声波传感器外贴于油箱底部，不须与油直接接触即可对油位高度实时检测。广泛应用于各类车辆油量检测及监控，结合GPS/GPRS通讯技术，通过电脑软件管理平台，实现对车辆用油科学管理，防止偷油行为，节约车辆营运成本。
1.2 产品特点♦静电防护设计，探头外壳与I/O引脚加入静电防护器件，符合IEC61000-4-2标准
♦宽温限工作能力，-20℃到+50℃
♦低分辨力，测量分辨力±1.5mm@25℃
♦安装简便，仅需将传感器按照说明安装在油箱底面（箱体外部）即可
♦较高的检测精度，±1.5%@常温常压下
♦数据接口多样化，产品数据接口可定制为：模拟输出（1-5V）/（4-20mA）、RS232、
RS485等
♦报警输出、产品可选配外接喇叭实现油位下限报警等功能
1.3 适用范围♦各种车辆的油量测量（当前油量、加油、耗油、防盗油等情景）
♦工业储罐液位测量，如液化气、水、油等场合
♦其它需要用到非接触式测量液体表面物理量的场合
1.4 基本参数
参数项 | 规格 | 单位 | 备注 |
输入电压 | 9-48 | V | DC |
工作电流 | ≤30 | mA | |
传感器中心频率 | 2 | MHz | （1） |
传感器波速角 | 2 | 度 | （1） |
液面量程 | 5-100 | cm | （2） |
分辨力 | ±1.5 | mm | （2） |
测量精度 | ±1.5 | % | （2） |
延长线 | 8 | m |
|
备注（1）@常温常湿，1个标准大气压时的典型值
（2）@常温常湿，1个标准大气压，测量介质为柴油
