| 新旧程度 | 全新 |
|---|---|
| 品牌 | 天机 |
| 型号 | TJ-POD |
| 加工定制 | 否 |
| 质量认证 | ISO9001-2008 |

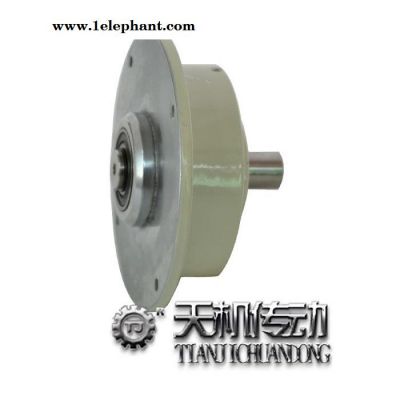

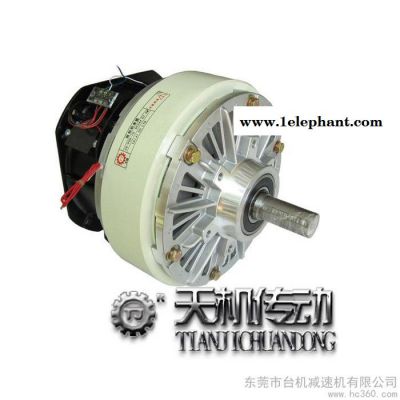

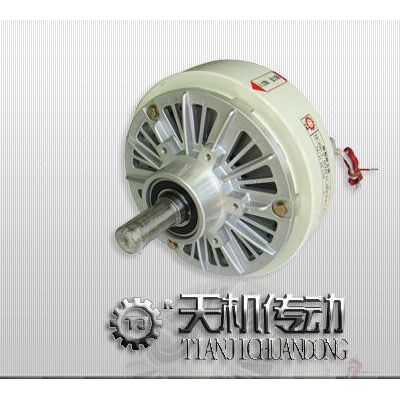

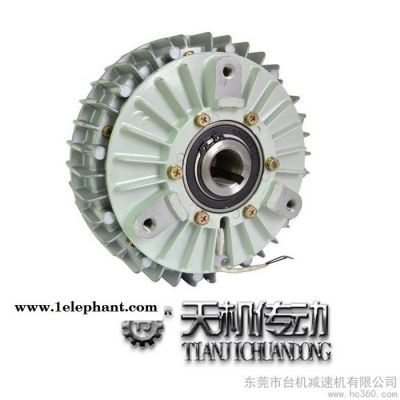

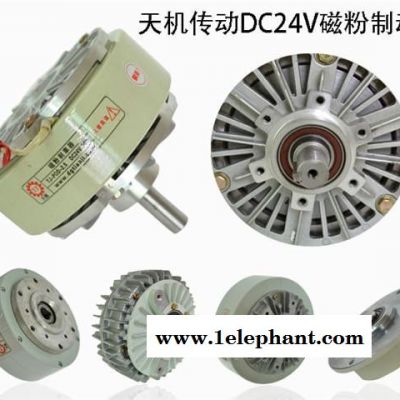

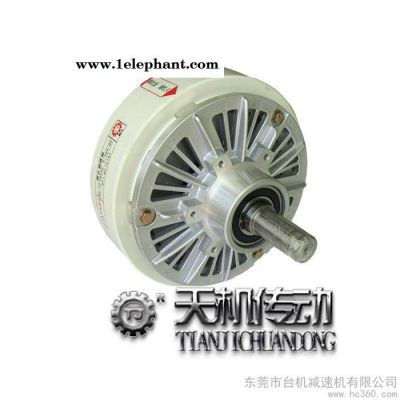

供应天机口罩机配件磁粉制动器单轴磁粉制动器（空心轴）（机座支撑）微型
销售热线：13332688468吴小姐
品牌：天机牌
型号：TJ-POD
类型：单轴联结磁粉制动器(刹车器)
包装：纸箱(木箱)+泡沫
用途：纸张、薄膜等长尺寸材料收卷放卷、张力控制、连续滑动、高速应答等。
特性：散热性好、耐用、工作效率高
单轴联结磁粉制动器(刹车器)尺寸参数如下：
| 型 號TJ-POD | 0.6KG | 1.5 KG | 2.5 KG | 5 KG | 10 KG | 20 KG | 40 KG | |
| 定格转矩（N-m） | 6 | 12 | 25 | 50 | 100 | 200 | 400 | |
| 电流（A） | 0.81 | 0.94 | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 | |
| 功率（W） | - | 250 | 380 | 700 | 1100 | 1900 | 2800 | |
| 重量（KG） | 4 | 5.2 | 9 | 14.5 | 34 | 53 | 100 | |
| 转速高达（r/min）（（r/min） | 1800 | |||||||
| 磁粉重量（g） | 10 | 20 | 33 | 60 | 140 | 225 | 370 | |
|
外型尺寸
| D1 | 134 | 152 | 182 | 219 | 278 | 327 | 395 |
|
| D2 | 116 | 126 | 160 | 196 | 260 | 301 | 365 |
|
| D3(g7) | 42 | 42 | 55 | 74 | 100 | 110 | 130 |
|
| D4 | 64 | 64 | 78 | 100 | 140 | 150 | 200 |
|
| L | 112.5 | 132 | 155 | 193 | 239 | 278 | 338 |
|
| L1 | 26 | 29 | 43 | 55 | 65 | 69 | 92 |
|
| L2 | 82 | 98 | 108 | 132 | 167 | 199 | 234 |
|
| L3 | 14 | 15 | 17 | 30 | 28 | 30 | 35 |
|
| L4 | 18 | 25.5 | 26 | 28 | 46 | 56 | 70 |
|
| L5 | 12.5 | 14.5 | 15 | 18 | 21.5 | 32 | 40 |
|
| d(h7) | 12 | 15 | 20 | 25 | 30 | 35 | 45 |
|
| H | 13.5 | 17 | 22 | 28 | 33 | 38.5 | 48.5 |
|
| W(p7) | 4 | 5 | 5 | 7 | 7 | 10 | 12 |
|
| V | M4*0.7P*8L | M4*0.7P*8L | M5*0.8P*10L | M6*1P*12L | M10*1.5P*20L | ||
|
| R | 6-M5*0.7P*10L | 6-M6*1P*10L | 6-M10*1.5P*15L | 8-M10*1.5P*15L | |||
|
| S | 1/8 | 1/8 | 1/8 | 1/4 | 3/8 | 3/8 | 3/8 |
