| 货号 | JPX01,HPX系列 |
|---|---|
| 规格 | 齐全 |
| 材质 | 铝型材 |
| 工艺 | 机加工 |
| 插拔次数 | 10000（次） |
| 适用线缆类型 | 通用 |
| 适用范围 | 机房 |
| 品牌 | 3W三网通信,泰平通信 |
| 型号 | JPX系列，HPX系列，MDF配线架 |
『TaiPing泰平通信@MDF总配线架|MDF音频配线柜|JPX01型（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF保安单元|防雷保安器生产基地！』MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）、光纤配线架（ODF）、数字配线架（DDF）、综合设备机架、一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池、低压配电设备、防雷设备及其维护。生产经营的通信产品。
泰平通信/三网通信专业生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。

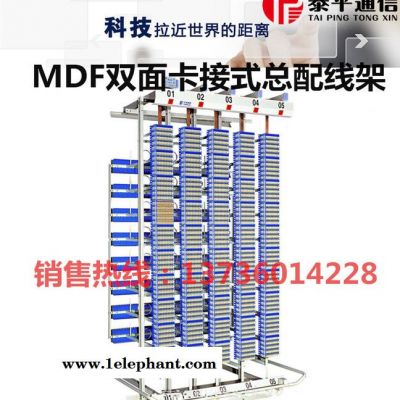

JPX01B总配线架
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品特点： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、机架高度低，6000回线双面总配线架总高度仅为2.6米，省略了滑梯，既方便又安全； 2、机架采用铝型材，整体外形美观。型材上不需打孔，与其它机架并架、扩容方便； 3、接触部分采用镀金工艺，确保不氧化，接触可靠，电阻小； 4、机架与模块色调和谐，排号、线号一一对应，使人醒目； 5、密度大、强度高、重量轻，与国内其它同类产品相比，相同容量下占用空间较小； 6、内、外线成端、跳线连接均采用一把卡接工具，方便可靠、快捷。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作条件： 性能指标： 保安单元 接触电阻：≤7mΩ 绝缘电阻：≥1000MΩ 边流保护：安全电流：90mA,1h不动作（环境 温度+40℃，测试电压60VDC) 常温直流电阻：≤22Ω，a,b线间电阻差：≤2Ω 过压保护：直流击穿电压：190V--260V 脉冲击穿电压：≤800V（1KV/uS电压上升率时） 保安接线排、测试接线排 接触电阻：簧片间：≤7mΩ 成端处：≤3mΩ 绝缘电阻：≥1000MΩ 抗电强度：≥1000VAC(历时1min不击穿、无飞弧） 拉脱力：≥25N 芯线直径：0.40--0.60mm(绝缘层外径<1.4mm)  订货指南：
|
JPX系列总配线架/柜（HPX系列音频总配线架/柜）
MDF总配线架适合各种容量电话局的交换与进局电缆之间的连接设备，具有良好的接续性能和可靠的防护功能。产品分：I型（卡接式）、II（绕接式）、III型（双接卡接式）三种。
特点：
按YD/T694-1999新标准设计。
机架采用铝合金型材制作，结构牢固，外型 美观，安装方便。测试接线排、单接点式、双接点式、绕卡式、带角度卡接簧片、接续可靠。
保安单元具有过压、过流防护和接地警告功能。
总配线架的所有操作（保安器的插拔、内外线和跳线的接续及测试）均在正面进行。
所有塑料零件均具有阻燃性,其阻燃性能达到GB/T5169.7中A级要求， 其它各项指标均符合行标YD/T694-2004《总配线架》的要求
技术性能：
工作温度：+5 ~ +40℃
相对湿度：<85%（+30℃）
大气压力：70~106Kpa
绝缘电阻：≥6000MΩ
抗电强度：1000V（45~60Hz）/1min无击穿、无飞弧
成端接触电阻：≤0.8mΩ,高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤0.6mΩ
气密性：未被腐蚀面积占总面积的75%以上
拉脱力：单根导线沿模块垂直方向的拉脱力大于28N
适用导线：单股塑料绝缘导线，芯线直径为Φ0.32～Φ0.6mm，大外径（包括绝缘层在内）不超过1.4mm
卡接寿命：大于200次
规格指标：
深度：800mm 纵列距：210mm 横列距：200mm 横列离地高度:510mm
| 型 号 JPX01 | 容量 (回线) | 纵列数×每列块数 | 横列数×每行块数 | 纵列离地高度 | 外 型 尺 寸 高×宽×深 (括号内为护栏尺寸) |
| JPX 3600回 6×6 | 3600 | 6×6 | 5×6 | 450 | 1800×1260×800 (223×1541×1215) |
| JPX 4800回 6×8 | 4800 | 6×8 | 7×6 | 380 | 2000×1260×800 (223×1541×1215) |
| JPX 6000回 6×10 | 6000 | 6×10 | 8×6 | 250 | 2200×1260×800 (223×1541×1215) |
| JPX 7200回 6×12 | 7200 | 6×12 | 10×6 | 270 | 2600×1260×800 (223×1541×1215) |
| JPX 9600回 6×16 | 9600 | 6×16 | 13×6 | 250 | 3300×1260×800 (223×1541×1215) |
| JPX 3000回 5×6 | 3000 | 5×6 | 5×5 | 450 | 1800×1050×800 (223×1331×1215) |
| JPX 4000回 5×8 | 4000 | 5×8 | 7×5 | 380 | 2000×1050×800 (223×1331×1215) |
| JPX 5000回 5×10 | 5000 | 5×10 | 8×5 | 250 | 2200×1050×800 (223×1331×1215) |
| JPX 6000回 5×12 | 6000 | 5×12 | 10×5 | 270 | 2600×1050×800 (223×1331×1215) |
| JPX 8000回 5×16 | 8000 | 5×16 | 13×5 | 250 | 3300×1050×800 (223×1331×1215) |
| JPX 2400回 4×6 | 2400 | 4×6 | 5×4 | 450 | 1800×840×800 (223×1121×1215) |
| JPX 3200回 4×8 | 3200 | 4×8 | 7×4 | 380 | 2000×840×800 (223×1121×1215) |
| JPX 4000回 4×10 | 4000 | 4×10 | 8×4 | 250 | 2200×840×800 (223×1121×1215) |
| JPX 4800回 4×12 | 4800 | 4×12 | 10×4 | 270 | 2600×840×800 (223×1121×1215) |
| JPX 6400回 4×16 | 6400 | 4×16 | 13×4 | 250 | 3300×840×800 (223×1121×1215) |
| JPX 1800回 3×6 | 1800 | 3×6 | 5×3 | 450 | 1800×630×800 (223×911×1215) |
| JPX 2400回 3×8 | 2400 | 3×8 | 7×3 | 380 | 2000×630×800 (223×911×1215) |
| JPX 3000回 3×10 | 3000 | 3×10 | 8×3 | 250 | 2200×630×800 (223×911×1215) |
| JPX 3600回 3×12 | 3600 | 3×12 | 10×3 | 270 | 2600×630×800 (223×911×1215) |
| JPX 4800回 3×16 | 4800 | 3×16 | 13×3 | 250 | 3300×630×800 (223×911×1215) |
| JPX 1200回 2×6 | 1200 | 2×6 | 5×2 | 450 | 1800×420×800 (223×701×1215) |
| JPX 1600回 2×8 | 1600 | 2×8 | 7×2 | 380 | 2000×420×800 (223×701×1215) |
| JPX 2000回 2×10 | 2000 | 2×10 | 8×2 | 250 | 2200×420×800 (223×701×1215) |
| JPX 2400回 2×12 | 2400 | 2×12 | 10×2 | 270 | 2600×420×800 (223×701×1215) |
| JPX 3200回 2×16 | 3200 | 2×16 | 13×2 | 250 | 3300×420×800 (223×701×1215) |
3W-JPX01型卡接式总配线架
本产品具有电缆接续和过流过压防护的功能，可以避免因大电流的侵入对外线电缆、机房设备及人员所造成的损害。由于接续模块采用高密度设计,模块的高度和宽度有所减少,从而使得整机的高度和重量明显降低，列间距加大,这就方便了架间操作，同时机房的空间利用率也得到提高。

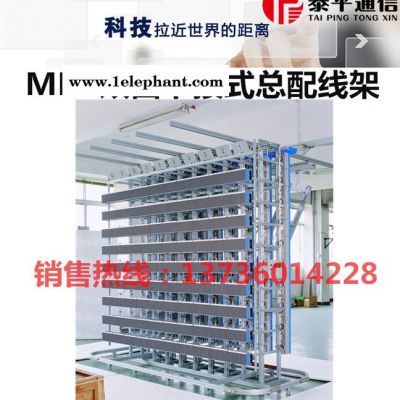

开放机架正面
开放机架背
JPX01型总配线架从列告警盘、接线排，到底部护栏都提供了易于更换、清洁的列号、块号示名。总配线架由机架、保安接线排、测试接线排、保安器、总告警盘、列告警组件和附件等构成。
标准备附件表
代号 | 名称 | 备注 |
3W-NJA3.695.092 | 测试赛绳（横列） | 在测试排上分开测试内、外线 |
3W-NJA3.695.093 | 测试赛绳（直列） | 在保安排上分开测试内、外线 |
3W-NJA3.695.094 | 测试赛绳（跳接） | 临时将外线跳接对另一对内线上 |
3W-NJA4.695.014 | XQ401ⅡD-KJ型卡接工具 |
|
产品配置表
外线 容量 | 每直列最大容量 | 最大横列层数 | 每横列标准容量 | 每横列最大容量 | 架体尺寸 | 横列 总容量 | 扶梯（选购） | ||
高 | 宽 | 深 | |||||||
4000L | 8块*100L | 6 | 5块*128L | 6块*128L | 2000 | 1250 | 1050 | 4608L | XQ901F或三阶梯 |
5000L | 10块*100L | 7 | 2200 | 1250 | 1050 | 5376L | XQ901F或三阶梯 | ||
6000L | 12块*100L | 9 | 2600 | 1250 | 1050 | 6912L | XQ901F或三阶梯 | ||
3W-JPX284型卡接式总配线柜（架）
JPX284型卡接式总配线柜适合于接入网使用。总配线柜采用整体焊接式机柜，外线部分装有FA8-149型保安接线排、FA9-201型保安器及告警系统；内线部分装有STO-151型测试接线排。
主要特点：
●机柜采用整体焊接结构；
●模块采用高强度塑料，抗老化；
●保安接线排与测试接线排可由用户随意安装。
STO-151型测试接线排
●测试接线排由四个独立的测试模块组成，每个测试模块为32回线，上排为跳线端子，下排为内线端子。插入隔断插塞可将内外线断开，利用测试塞绳可分开测试外线和局内线；
●测试模块的外形尺寸：高×宽×深=10mm×280mm×70mm
FA8-149型保安接线排
●保安接线排由四个保安模块组成，保安接线排的左边后部为排告警；
●每个保安模块为25回线，其上排为跳线端子，下排为外线端子，中间为供安装保安单元的空间；
●外形尺寸：长×宽×高=104mm×280mm×70mm
FA9-201ⅠＤ型保安单元
● FA9-201ⅠＤ型保安单元用于FA8-149型保安接线排中，防止过电压过电流对机房设备及人身安全造成的危害。
分类 | 防护原件 |
FA9-201ID | 高分子PTC+半导体放电管 |
产品规格
外线容量 | 内线容量 | 外形尺寸mm （高*宽*深） | ||
高 | 宽 | 深 | ||
2400L | 2048L | 2200 | 600 | 600 |
2000L | 1792L | 2000 | 600 | 600 |
3W-JPX型总配线柜
产品介绍：
产品特点：体前后双面开门，可拆卸，上下进线，侧门可拆卸，方便扩容和并架。模块设计，箱内架体用铝型材，易于安装。型号及规格尺寸
| 型号 | 容量（线） | 高*宽*深（mm） |
| JPX01-A1 | 600L | 1200*600*600 |
| JPX01-A2 | 1200L | 2000*600*600 |
| JPX01-A3 | 2000L | 2200*600*600 |
JPX系列卡接式总配线架/柜（HPX系列音频总配线架/柜）
JPX210（A、B）型总配线架
产品特点：具有完善可靠的过电流、过电压保护、FS失效功能和声光告警功能。卡接簧片为双层折叠式双卡口，表面镀金（银），使用寿命为单卡口的两倍。抗拉脱力强，不小于25N。直列、横列均为正面操作，横列提供固定和旋转工作模式，方便电缆成端及维护。直列、横列均有周到的线路标识，便于准确跳线和检测。全模块化设计，可根据机房灵活组合，模块体积小，容量大，便于安装和扩容。机架采用铝合金型材，外形整齐、美观、实用、安装极为方便，组合灵活。所有塑料件均采用阻燃塑料。型号及规格尺寸
| 容量/列 | 600对/列 | 800对/列 | 1000对/列 | 1200对/列 |
| h | 1970 | 2390 | 2810 | 3230 |
| h1 | 1800 | 2220 | 2640 | 3060 |
| h2 | 170 | 170 | 170 | 170 |
| 直列间距 | 250 | 250 | 250 | 250 |
| h3 | 220 | 220 | 220 | 220 |
| d1 | 350 | 350 | 350 | 350 |
| d2 | 450 | 450 | 450 | 450 |
| h4 | 510 | 510 | 510 | 510 |
| h5 | 300 | 300 | 300 | 300 |
注：1、机架尺寸可按用户要求或查勘实际情况设计。
2、材质：采用铝合金材料制作。
3、该机架适用于大中型机房。
