| 品牌 | OBO防雷器 |
|---|---|
| 型号 | FLD-24 |

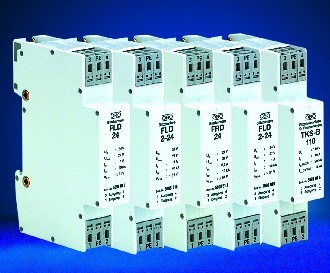

OBO FLD控制信号系列防雷器
FLD是用于电子测量和控制线的防雷器，防止数据线上由于雷电引起的浪涌过电压对相关设备造成危害。FLD的**大传输频率是10KHz，安装在电阻不允许增大的电路中。
技术参数：
| 避雷器 | FRD-5 FLD-5 FRD2-5 FLD2-5 | FRD-12 FLD-12 FRD2-12 FLD2-12 | FRD-24 FLD-24 FRD2-24 FLD2-24 | FRD-48 FLD-48 FRD2-48 FLD2-48 | FRD-60 FLD-60 FRD2-60 FLD2-60 | FRD-110 FLD-110 FRD2-110 FLD2-110 | TKS-B |
| LPZ | 1→3 | 0→2 | |||||
| 标称电压 U N **大可持续工作电压 U C | 5V 6V | 12V 13.5 | 24V 27V | 48V 53V | 60V 66V | 110V 122V | 110V 130V |
| 额定负载电流 FRD、FRD2 I L | 0.2A | 16A | |||||
| 额定负载电流 FLD、FLD2 | 1.0A | ||||||
| 标称放电电流（8/20） In | 10KA | 20KA | |||||
| 冲击流通容量（10/350） Iimp | 6KA | ||||||
| 电压保护水平 Up3-4 | ≤13V | ≤29V | ≤51V | ≤100V | ≤130V | ≤300V | ≤450V |
| 每线串联电阻 FRD、FRD2 R | 15Ω | ||||||
| 每线串联电感 FLD、FLD2 L | 100 μH | ||||||
| 连接线横截面积 连接线剥皮长度 颜色 材料 安装 尺寸 | 0.14-2.5mm2 6-7mm 亮灰色，像RAL 7035 聚酰胺6 依据DIN EN 50022安装于35mm导轨 长90mm，宽17.8mm，深62mm | ||||||
