| 标称放电电流 | 5KA |
|---|---|
| 温度范围 | -40℃- +80℃ |
| 响应时间 | 0.25s |
| 最大操作电压 | 275V |
| 最大放电电流 | 10KA |
| 品牌 | 雷明电气 |
| 型号 | LM1-DV3/220 |
| 加工定制 | 否 |

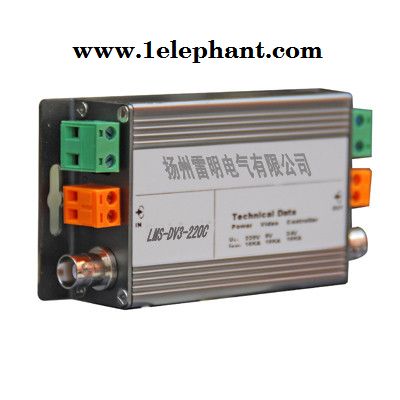

16路视频防雷器 /三合一防雷器SPD
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
、将保护器接入被保护设备前端，必须连接可靠。
16路视频防雷器 /三合一防雷器SPD
产品型号 LM-DV3/220
持续工作电压Un 220V
标称放电电流In（8/20us）5KA
**大放电电流Imax（8/20us）10KA
限制电压Up 220V
数据传输速率Vs 10Mbps
插人损耗Ae 0.2dB
响应时间Ta 1nS
接口形式 卡接式
保护形式 线对线，
在被保护设备的线路接口前端分别按照相应线路串联接入避雷器，“OUT”为设备端、“IN”为进线端。
2.电源部分连接：防雷器的标称电压应与被保护摄像机的电源工作电压要求相匹配，安装时请根据安装示意图所示连接。电源线路的“L ”为火线或正极，“N－”为零线或负极。
3,视频信号连接：输入端与信号通道接入口相连，输出端与视频摄像机相连，不得接反,接口要锁紧。
4.控制信号连接：每个防雷器使用一对信号线，接标有“信号”的接口端子
