| 标称放电电流 | 5KA |
|---|---|
| 温度范围 | -40℃…+80℃ |
| 响应时间 | ≤10ns |
| 最大操作电压 | 12V |
| 最大放电电流 | 10KA |
| 品牌 | 雷晟 |
| 型号 | CPD-220AC/2 |
| 加工定制 | 是 |
型号 | CPD-12DC/2 | CPD-24DC/2 | CPD-24AC/2 | CPD-220AC/2 | CPD-RS485/2 | |||||
保护类型 | 电源 | 视频 | 电源 | 视频 | 电源 | 视频 | 电源 | 视频 | 电源 | 视频 |
标称工作电压 | 12V | 5V | 24V | 5V | 24V | 5V | 220V | 5V | 5V | 24V |
最大持续运行电压uc | 18V | 8V | 38V | 6V | 48V | 8V | 275V | 8V | 8V | 30V |
标称负载电流1L | 10A | - | 10A | - | 10A | - | 10A | - | 10A | - |
标称放电流(8/20μs)ln | 5KA | |||||||||
最大放电电流8/20μs)lmax | 10KA | |||||||||
电压保护水平(ln)up | ≤30V | ≤15V | ≤60V | ≤15V | ≤60V | ≤15V | ≤900V | ≤15V | ≤15V | ≤75V |
响应时间tA | ≤25ns | ≤10ns | ≤25ns | ≤10ns | ≤25ns | ≤10ns | ≤25ns | ≤10ns | ≤10ns | ≤10ns |
传输速率Vs |
| 10Mbps |
| 10Mbps |
| 10Mbps |
| 10Mbps |
| 10Mbps |
插入损耗aE |
| ≤0.2db |
| ≤0.2db |
| ≤0.2db |
| ≤0.2db |
| ≤0.2db |
接口类型 | 接线 | BNC | 接线 | BNC | 接线 | BNC | 接线 | BNC | BNC | 接线 |
安装接线规格 | 2.5mm2 |
| 2.5mm2 |
| 2.5mm2 |
| 4mm2 |
|
| 2.5mm2 |
温度范围 | .-40℃…+80℃ | |||||||||

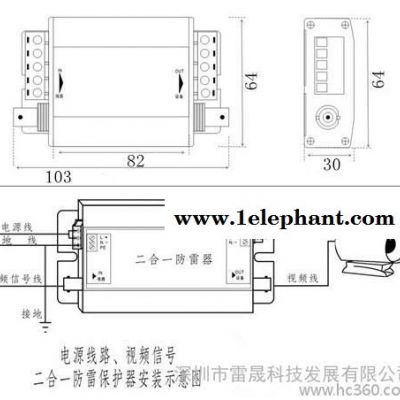

外形尺寸 | 110*50*35（mm) | |||||||||
外壳材料 | 铝合金 | |||||||||
