| 品牌 | Schneider |
|---|---|
| 加工定制 | 是 |
| 标称放电电流 | 20KA |
| 最大操作电压 | 420V |
| 最大放电电流 | 40KA |
| 温度范围 | 1000 |
| 响应时间 | 25N（s） |
| 型号 | iPR 20 |

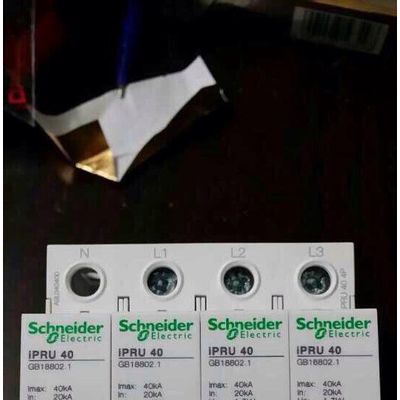

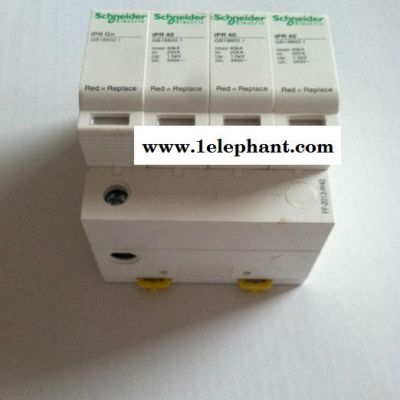

该电涌保护器主要用于三相交流（380V AC）供电的电源线路及其设备的电涌（防雷）保护。放电电流较大，响应时间快；模块化结构，由底座和可插拔保护模块组成，易于安装和维护；保护模块内具有过热、过流双重脱扣装置，失效显示窗口，安全可靠；多功能连接端口，可接导线和汇流排，可配置远程告警遥信端子。
功能和应用领域
根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。
型号V 20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。
V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。
如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。
安装
V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。
