| 品牌 | 艾尔盾 |
|---|---|
| 加工定制 | 否 |
| 标称放电电流 | 5kA |
| 最大放电电流 | 10kA |
| 温度范围 | －40℃～＋85℃ |
| 响应时间 | ≤1ns |
| 型号 | AD/BNC-VIDEO |

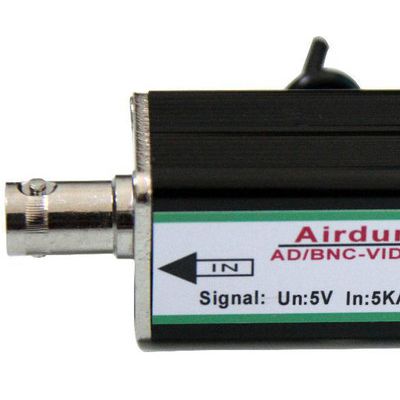

【品名】视频信号防雷器
【品牌】Airdun（艾尔盾）
【型号】AD/BNC-VIDEO
【简介】
适用于保护对电磁干扰敏感的视频设备，同时适用于其它采用BNC接头通过同轴线缆传输的信号带宽不大于10MHz的任何信号收发设备,用于视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷电浪涌电压、操作过电压和静电放电等所造成的损坏。对相同工作电压下的RF传输同样适用。集成式多口视频防雷箱主要应用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。
主要技术参数：
型号 AD/BNC-VIDEO
品牌 Airdun【艾尔盾】
标称工作电压Uc 5V
标称放电电流In 5kA
**大放电电流Imax 10kA
保护水平Up
8/20μs In 芯线-芯线 ≤15V
芯线-接地线 ≤75V
响应时间 ≤1ns
适应传输速率 20Mbps
插入损耗 ≤0.2dB
接头形式 BNC
保护路数(路) 1
保护管脚 1,2
外形尺寸(不包含接线)(mm) 标准19英寸
防护等级 IP20
安装模式 串联/标准19英寸安装
工作环境 环境温度：－40℃～＋85℃；
相对湿度：≤95%（25℃）；
海拔≤3km
实行标准 GB 18802.1-2002,GB 188022.2-2004
货号 900
