| 产品认证 | ISO9001-2000 |
|---|---|
| 类型 | 信号防雷器 |
| 响应时间 | ≤25ns |
| 品牌 | 雷翔 |
| 型号 | CCL-RJ |
| 加工定制 | 是 |
■应用范围
●LX-RJ系列信号防雷器适用于各种语音电话计算机网络设备，如交换机、路由器、电话传真机、MODEM等敏感的通讯网络的设备，使其免受雷电感应过电压电源干扰，静电放电等所造成的损失，多接口信号防雷器，采用19寸标准机柜式设计，安装维护方便。
工作原理
●LX-RJ系列信号防雷器电路采用两级保护，前级转移过电压大部份能量，泄放雷电流，后级对过电压钳位，使残压低于电子设备的耐压水平，两级之间使用精密解耦器件配合，起到很好的保护效果。
■技术参数
| 产品名称 | 产品型号 | 额定工作电压Un（V-） | 最高持续运电压Uc（V-） | 标称放电电流（8/20μs，KA) | 传输频率(MHz) | 插入耗损（dB） | 接口形式 | 保护脚 |
| RJ信 | LX－RJ11/48-2 | 48 | 65 | 3 | 2 | ＜0.5 | RJ11 | 3,4 |
| LX－RJ11/48-4 | 48 | 65 | 3 | 2 | ＜0.5 | RJ11 | 3,4与2,5 | |
| LX－RJ11/110-2 | 110 | 150 | 3 | 2 | ＜0.5 | RJ11 | 3,4 | |
| LX－RJ11/110-4 | 110 | 150 | 3 | 2 | ＜0.5 | RJ11 | 3,4与2,5 | |
| LX－RJ11/180-2 | 180 | 240 | 3 | 2 | ＜0.5 | RJ11 | 3,4 | |
| LX－RJ11/180-4 | 180 | 240 | 3 | 2 | ＜0.5 | RJ11 | 3,4与2,5 | |
| LX－RJ45/05-4 | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/8(8口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/12(12口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/16(16口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/24(24口) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6 | |
| LX－RJ45/05-8 | 5 | 6.5 | 3 | 1000 | ＜0.5 | RJ45 | 1,2,3,6/4,5/7,8 | |
| LX－RJ45/(信号) | 5 | 6.5 | 3 | 100 | ＜0.5 | RJ45 | 1,2,3,6/ | |
| 48 | 65 | 5 | / | / | RJ45 | 4,5/7,8 |
■安装事项

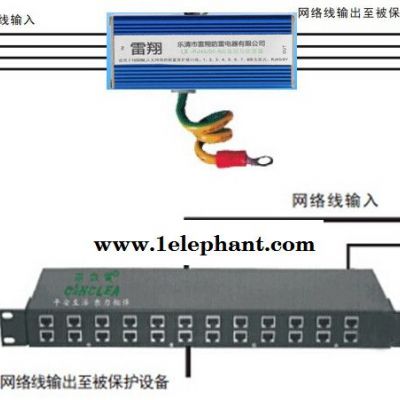

●LX-RJ系列信号防雷器串联在被保护设备与传输电缆之间，输入端（IN）与信号通道相连，输出端（OUT）与被保护设备相连。多股铜芯线把信号防雷器的接地端与附近的接地汇流排牢固相连。
