| PoE输入电压 | 37-57V(15.4W) |
|---|---|
| ISO | 1.5KV高压隔离 |
| ModeA or ModeB | 都支持 |
| 大小 | 38*38mm |
| 总功率 | 13W |
| 产地 | 广东深圳 |
| 销售方式 | ** |
| 品牌 | SDaPo/达普 |

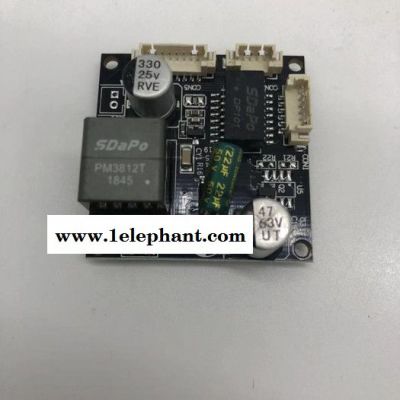

POE模块 PM3812T V7S
1.产品特色：
1.1规范：符合IEEE802.3af标准
1.2安全性：具有完善的短路保护，1500V高压隔离
1.3尺寸：38*38毫米
1.4兼容性：综合网络适配器支持端跨（1,2+/3,6-）和中跨（4,5+/7,8-）两种电源模式
1.5 4KV抗雷击10/700U
1.6工业级温度-40℃至85℃
2.应用：全IP摄像机
3.主要参数：
参数符号**小典型值**大单位
输入电压37 48 57 V
2输出电压+VDC 11.8 12 12.3五
3个输出电流压水堆1 1.08安培
4绝缘电压ISO 1.48 1.5 1.52千伏
5储存温度Tj - 40 25 120℃
6工作温度Tstg - 40 25 85℃
3.1一般为25℃在48V供电环境下测量，仅供设计参考
3.2不要超过建议的负载值1800Ma（不包括红外切割开关），以适应不同的环境
P3：坡板输出P1：电缆数据输入
1 RJ 6 1 RJ 6
2 RJ 3 2 RJ 3
3 RJ 2 3 RJ 2
4 RJ 1 4 RJ 1
5 LED2 5 LED2
6. LED1 6
7 DC 12V +
8 DC 12V-
P2：电缆电源输入
1 DC12V+
2 DC 12V-
3 RJ 4,5
4 RJ 7,8
P4：电源输出（备份接口）
1个DC12V+
2 DC 12V-
