| 测量对象 | 氧化锌避雷器 |
|---|---|
| 测量范围 | 见说明书 |
| 测量精度 | 见说明书 |
| 产地 | 四川 |
| 电压 | 见说明书 |
| 电源 | 见说明书 |
| 分辨率 | 见说明书 |
| 输出方式 | 见说明书 |
| 重量 | 见说明书 |
| 品牌 | 锐测 |
| 型号 | RCD203 |
| 加工定制 | 否 |
| 结构特征 | 见说明书 |
氧化锌避雷器带电测试 - 氧化锌避雷器带电测试批发价格、氧化锌避雷器带电测试仪(台式)RCD203
一、产品用途
RCD203 氧化锌避雷器带线测试仪是用于检测氧化锌避雷器电气性能的仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、产品特点
1. 彩色触摸屏：800×480的7寸高清彩色触摸屏、人机对话。
2. 同步方式多：支持有线同步（有电压）；无电压方式通过软件计算找到电压基准二种同步方式。
3. 带电停电兼容：适用于避雷器带电、停电或试验室等场所使用。
4. 大量程采集：电压采集范围0-250V，电流采集0-20mA。
5. 三相同测：真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。
6. 可靠：仪器内部只带弱电，电压不超过8.4V；电流、电压传感器完全隔离，可靠。
7. 电压方式可选：支持取三相或取B相电压基准为电压参考；支持用感应板方式取B相电场强度为电压参考（选配），此功能方便电压取样。
8. 电流方式可选：可以用线接避雷器计数器两端采样泄漏电流，也可以用电流钳采集避雷器的接地线的泄漏电流（选配）。
9. 标配边配抗干扰处理：带抗干扰计算功能和角度补偿功能，解决三相互相干扰的情况220KV及上电压等级需要。
10. 内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。
11. 高速采样：高速的采样频率，数字信号处理技术，抗干扰性能强，测量结果精度高。
12. 内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。
13. 海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。
14. U盘导出试验数据：配有U盘导出数据功能，导出word文件。
15. 蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以控制、上传、生成word文件。
16. 背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间。
17. 内置培训资料：屏幕内部配有各种接线方式，指导现场使用。
18. 中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。
19. 中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。

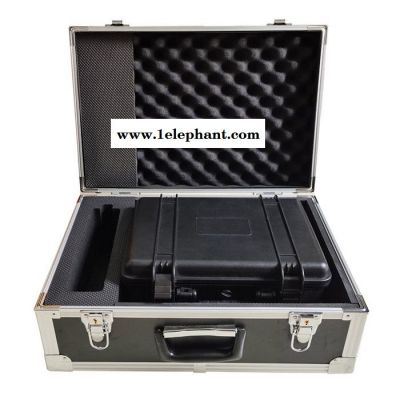

20. 携带方便：主机为手持设备，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。
具有选配功能，标准版本不具备选配功能，客户可根据需求定制。
氧化锌避雷器带电测试 - 氧化锌避雷器带电测试批发价格、氧化锌避雷器带电测试仪(台式)RCD203
三、技术指标
1. 电源：内部锂电池供电或DC8.4V适配器
2. 测量范围：
泄漏电流： 0-20mA（可扩展）；
（选配：电流钳式传感器0-20mA。）
电压： 30-250V（可扩展）；
（选配：电场强度输入范围：30kV/m~300kV/m。）
角度：0-306?
阻性电流：0-20mA（可扩展）；
容性电流：0-20mA（可扩展）；
3. 测量准确度：
电流：全电流>100μA时： ±5%读数±1个字；
电压：基准电压信号>30V时： ±5%读数±1个字。
4. 测量参数：
泄漏电流：全电流波形、基波有效值、峰值。
泄漏电流阻性分量：波形
1、3、5、7、9次有效值。
正峰值Ir+ 负峰值Ir-。
容性电流基波。
电压：电压波形、电压有效值。
相角差、功耗。
5. 锂电池参数：
充电时间 > 2.5小时
连续工作时间 > 7小时
间断工作时间 > 7×24小时
6. 整箱尺寸： 主机42cm×34cm×18cm
7. 整箱重量： 主机7.5kg
