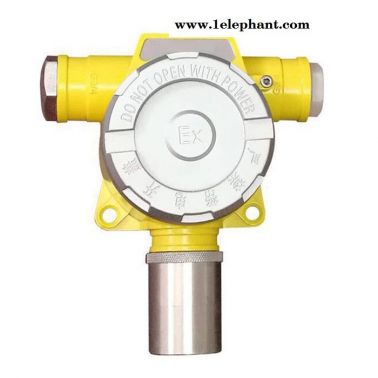

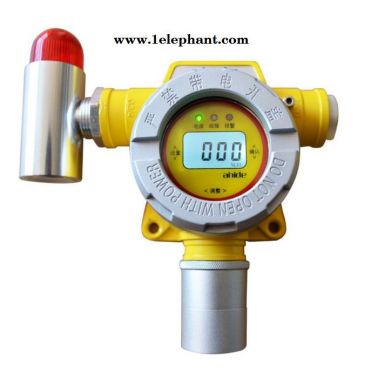

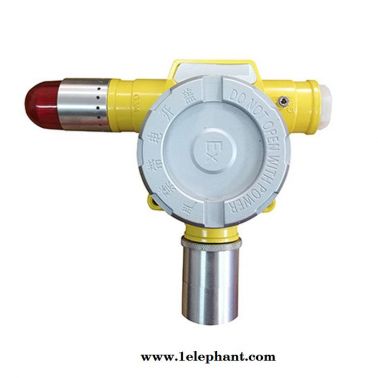

国产 六氟化硫气体报警器 在线式SF6探测器 泄漏检测仪

一、概述：

可燃气体报警控制器是本公司开发的高新技术产品，采用单片机作为控制管理核心。与本公司的二总线制气体探测器相配接，组成功能强大的气体报警监控系统。

该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用M-Bus总线结构形式，所以该系统的大特点是信号传输距离远，安装方便，特别适合控制范围比较大的应用场合；该系统工作稳定、可靠，抗干扰性强，是燃气报警系统更新换代的理想产品。

该产品可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。

二、主要特点：

1、大屏幕LCD液晶显示、界面友好。

2、全中文指示、操作简单。

3、直观、准确地显示现场的燃气浓度及探测器状态。

4、具有设备故障、浓度报警两种声光指示功能

5、具有自检、自诊断功能。

6、具有故障、报警记忆、查阅功能。

7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。

8、设有密码，防止误操作。

9、可以随时设置、修改和查阅系统的各项参数。

10、具有主、备电转换及欠压保护功能。

11、具有内置2组报警接点输出控制功能，联动输出逻辑可软件设置。

12、具有日历显示及设置功能。

13、采用M-BUS通讯协议，传输数据可靠；功能强大，性能稳定。

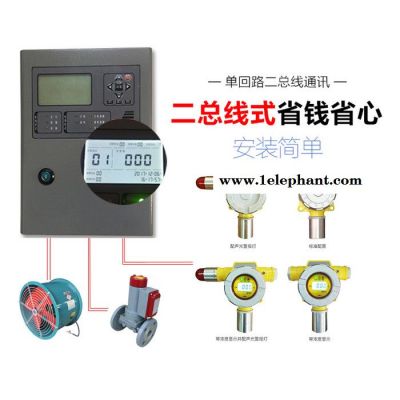

14、采用单回路两总线通讯，信号无极性连接设计，具有自动保护功能，系统抗干扰能力强，布线经济，安装调试方便。

三、主要技术指标：

1、示值误差：±5%F?S

2、显示方式：大屏幕LCD液晶、发光管

3、报警方式：声、光报警

4、报警音量：＞65dB

5、响应时间：≤30s

6、工作电压：主电AC220V±15%，50Hz±1%

7、外形尺寸：320mm×230mm×90mm

8、工作方式：连续

9、工作环境：温度 -10℃—50℃   湿度 ≤93%RH

             大气压力 86kPa—106kPa

10、绝缘电阻：正常环境时 ≥100MΩ

              湿度为93%RH时 ≥1MΩ

11、功    耗：小于10W

12、供电节点：6个

13、报警输出：3A /2组 接点输出，其中一组可设置脉冲输出

14、信号传输：24V无极性两总线（≥RVS 2*2.5mm2二芯双绞线）

四、工作原理

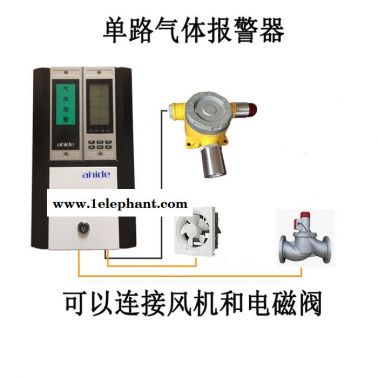

控制器以M-Bus标准信号的方式接收探测器的气体浓度信号；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的方式反应出来，联动接出继电器，从而启动所连接的风机、磁阀或其它消防设备。
