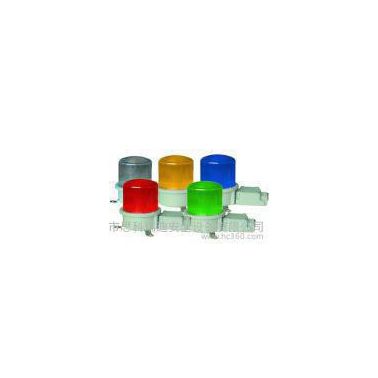

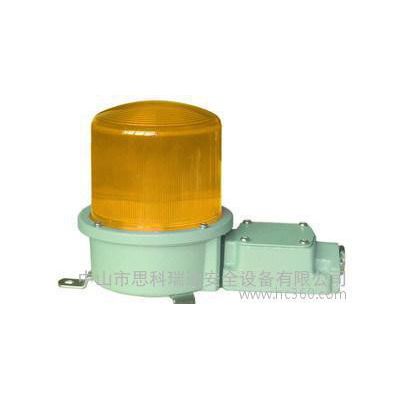

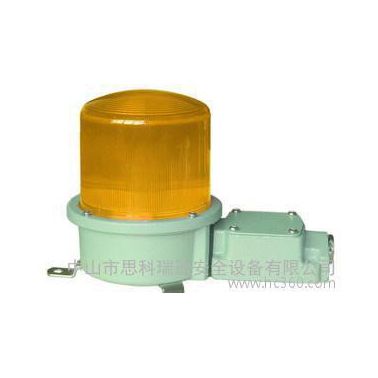

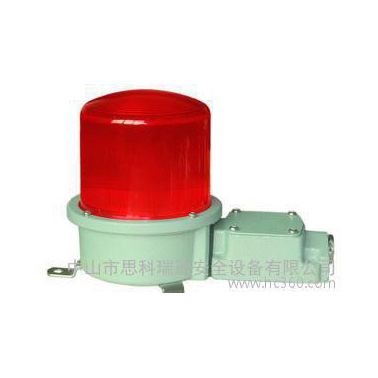

TLH1TL系列重负荷 工业用 警示灯 船用信号灯,LED爆

产品功能介绍

1.坚固经久耐用的工业用,重负荷、

,信号灯

3.压铸铝合金底座.防水耐腐,坚固经久耐用的工业用,重负荷.船用警示产品

4.产品内部电路板配装有发光模式选择，使用者可以根据现场需求选择长亮,闪亮,详细的选择方式见下表

5.可根据用户需求加装不锈钢金属保护网,加装接线盒

6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业,室外成套设备,生产线等工业警示

7.灯罩颜色 :红色-R    黄-Y    绿-G     蓝-B

8.闪亮次数 : 60~80/mim

9.音量: (内装蜂鸣器时)  90dB        -Y32(32种报警音-110dB)

10.底座标准颜色:MUNSELL NO.7.5BG7/2

11.材质 : 灯罩-PC, 身体-压铸铝DIECAST Al, 不锈钢网罩-SUS316L, 反光镜-耐热性ABS

12.技术认证 : CE, KIMM, ABS

13.保护等级 : IP56.

14.此款产品可按客户需求加装保护网，标准型产品不包含保护网

15.图片的产品安装金属船用防水接头.船舶专用填料函产品需定做

产品规格

型号

内装音

电压

电流

重量

闪亮次数/flashe

颜色

TLH1TL

断续蜂鸣/80-90DB

DC12V

 0.670A

1.39Kg

60-80Per/Min

红-R

TLH1TLF

连续蜂鸣/80-90DB

DC24V

 0.670A

黄-Y

TLH1TLR

Y32-(32种报警声110DB)

AC110V

 0.156A

1.87Kg

绿-G

TLH1TLS

AC220V

0.087A

TLH1TS

AC380V

0.052A

超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做,不锈钢网罩(0.25kg)

* 外形安装图

* 接线方法

电源线 引入口(CABLE ENTRY)

1.使用防水接头或者船舶用填料函

2.电源线 接入口:标准规格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接线方法

1.AC交流电源产品：不用分正负极,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负极(-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm

* 使用时注意事项

1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。

2.电源线连接入口必须使用IP56防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。

3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。

4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。

5.不要给产品强的冲击，这会成为部件的损坏或断路的原因

6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之一。

* 型号选择

TLH1TL   -

Y32-

220   -

R

型号

音色

电压

颜色

TLH1TL(LED常亮)

BZ1(连续音80-90dB)

12-DC12V

红-R

TLH1TLF(LED闪亮)

BZ2(断续音80-90dB)

24-DC24V

黄-Y

TLH1TLR(LED转亮)

Y32(32种报警声-110DB)

110-AC110V

绿-G

TLH1TLS(LED频闪)

220-AC220V

TLH1TS(氙气灯)

380-AC380V
