| 产地 | 吴桥 |
|---|---|
| 规格型号 | JWB |
| 级数 | 单级 |
| 减速比 | 24 |
| 类别 | 蜗杆减速机 |
| 用途 | 升降 |
| 主减速比 | 24 |
| 安装形式 | 立式 |
| 是否可定制 | 是 |
| 品牌 | 伟鑫 |
| 档数 | 2 |
| 配套关系 | 原厂 |
| 传动比的变化方式 | 其他 |

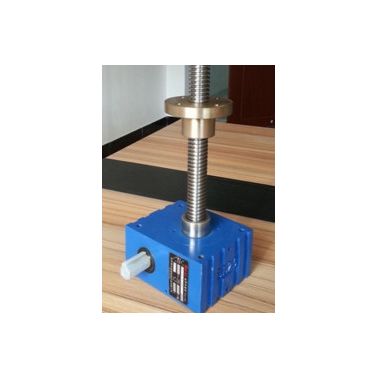

JWB滚珠丝杠升降机适用于高速，高频率和高性能的装置中，主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。
效率高：使用滚动摩擦、提高了整机使用效率，只需要很小的驱动源**可以产生非常大的推动力。
高速化：与普通梯形丝杆相比，运转速度有很大的提高，能轻松的调整和运转。
使用寿命长：采用高质量的滚珠丝杆副，使其工作寿命比普通梯形丝杆提高3倍以上。
JWB系列滚珠丝杆升降机适用于高速。高频率和高性能的装置中，JWB系列滚珠丝杆升降机主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副，效率高，用滚珠摩擦，提高整机效率，只须很小的驱动源**可以产生很大的推动力。
滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。滚珠丝杆升降机的结构：
滚珠丝杆副的结构传统分为内循环结构(以圆形反向器和椭圆形反向器为代表)和外循环结构(以插管为代表)两种。这两种结构也是***常用的结构。这两种结构性能没有本质区别，只是内循环结构安装连接尺寸小；外循环结滚珠丝杆升降机的安装连接尺寸大，目前，滚珠丝杆副的结构已有10多种，但比较常用的主要有：内循环结构；外循环结构；端盖结构；盖板结构。
滚珠丝杆原理：1、滚珠丝杆升降机按照国标GB/T17587.3-1998及应用实例，滚珠丝杆是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等
2、当滚珠丝杆升降机作为主动体时，螺母**会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杆的特点：
1、滚珠丝杆与滑动丝杠副相比驱动力矩为1/3
2、滚珠丝杆具有高精度的保证
3、滚珠丝杆微进给可能
4、滚珠丝杆无侧隙、刚性高
5、滚珠丝杆高速进给可能。
JWB系列（普通滚珠丝杆升降机），适用于高速，高频率和高性能的装置中，主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。
效率高：使用滚动摩擦、提高了整机使用效率，只需要很小的驱动源**可以产生非常大的推动力。
高速化：与普通梯形丝杆相比，运转速度有很大的提高，能轻松的调整和运转。
使用寿命长：采用高质量的滚珠丝杆副，使其工作寿命比普通梯形丝杆提高3倍以上。
JWB滚珠丝杆升降机型号规格标示方法：
JWB型(滚珠丝杆升降机)基本选型参数一览表
型号 JWB005 JWB010 JWB025 JWB050 JWB100 JWB150 JWB200 JWB300 JWB500
**大载荷（KN） 4.9 9.8 24.5 49 98 147 196 294 490
丝杆外径mm 16 20 25 36 45 50 63 85 100
丝杆底径mm 13.5 17.5 21.4 31.3 39.1 43.1 55.7 74.8 87
丝杆螺距mm 5 5 8 10 12 16 16 20 24
减速比 H速度 5 5 6 6 8 8 8 102/3 102/3
L速度 20 20 24 24 24 24 24 32 32
综合效率% H速度 63 61 62 64 63 63 62 56 60
L速度 37 34 35 39 43 43 41 34 38
容许输入**大功率（kW） H速度 0.25 0.54 1.3 2.2 3.6 4 5.5 8.9 13.3
L速度 0.12 0.27 0.63 1 1.9 2.1 2.8 4.1 6.5
空载扭矩（N·m） 0.11 0.29 0.62 1.37 1.96 2.65 3.92 9.81 19.6
保持扭矩（N·m） H速度 0.69 1.27 4.31 10.78 19.6 39.2 51 68.6 140.1
L速度 0.14 0.26 0.91 2.4 5.8 11.8 15 19.5 41.2
容许输入轴扭矩（N·m）* 9.8 19.6 49 153.9 292 292 292 735 1372
**大载荷时所需输入 H速度 1.3 2.8 9 21.5 39.1 77 104 169.6 317.5
轴扭矩（N·m）** L速度 0.62 1.4 4.3 9.6 20.4 39.6 54.2 98.5 177.9
输入轴每回转一圈对应丝 H速度 1 1 1.33 1.67 1.5 2 2 1.88 2.25
杆（活动螺母）轴向位移量 L速度 0.25 0.25 0.33 0.42 0.5 0.67 0.37 0.63 0.75
**大载荷时容许 H速度 1500 1500 1400 1000 890 500 500 500 400
输入轴回转速度 L速度 1500 1500 1400 1000 890 500 500 4000 350
**大载荷时丝杆回转扭矩N·m） 4.3 8.7 34.7 86.7 208.2 416.3 555.1 1040.9 2081.7
