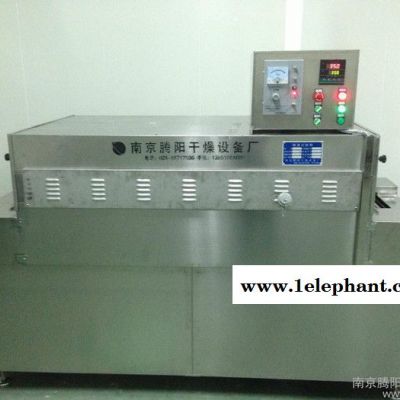

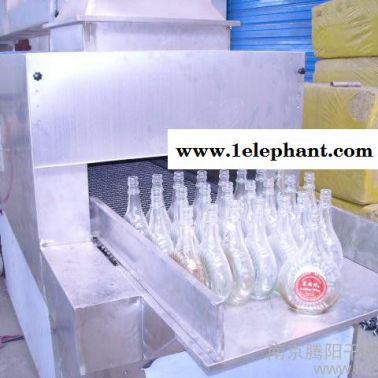

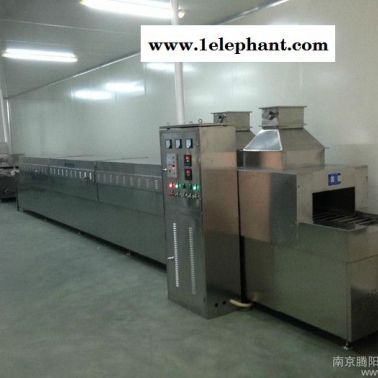

供应南京腾阳电加热酒瓶远红外隧道灭菌烘干箱

网带式隧道烘箱制作要求

(作为合同附件)

1. 型号:        WHDH-2(非标)

2. 外型尺寸:    5800*900*1850mm

3. 工作室尺寸:  5800*600*400mm

4. 加热系统:   采用电加热,上下加热方式,下层采用远红外加热管,上层用不锈钢加热管(带翅片)使用温度常温--300度,(可调)该烘箱加热分为2组加热,加热段长度3米,**高使用温度为300度,两段分2块温控表控温.控温范围回差可设定.总加热功率为36 KW,加热管功率大约为700-800W/根。

5. 传动系统:  传动电机功率为1.1KW,采用YCT-HKW调速电机带减速链条传动.传动速度为每分钟0.1-0.6米可调,网带采用不锈钢链条(大滚子)串连不锈钢链板连接成,网链宽度为570mm丝经6mm带滚珠。

6. 排风系统:  分两处排风制成管道连接形成,冷却段下部设有离心风机强制排风，冷却段进风口设有高温高效过滤器，可拆卸更换，进风和排风有独立控制部分,单独控制风的流量。

7. 烘箱材质:  箱内壁采用2.0mm304不锈钢板,箱外壁采用1.5mm304不锈钢板,内胆采用满焊,外壁板采用拼缝连接。

8. 保温系统:  保温层厚度为150mm,保温材料采用白色硅酸铝,箱外壁温度小于50度。

9. 箱体框架:  主框架采用80*40*3A3方管焊成.设备采用整机装配和吊装,底脚可调节,围板采用304不锈钢1mm板折弯成型，可拆卸式，地脚采用不锈钢，可以调节1—8cm,整机外型为不锈钢。

温度均匀性:  箱内温差正负4度。

10.电控系统：控制接触器为西门子品牌，温度控制仪为常州汇帮品牌，（带微电脑自整定功能），型号：CH902—021--0131013

11. 服务承若:  一年内非人为事故免费维修,终身维护,出现故障用户不能排除的,供方接到通知24小时内赶到现场,属需方责任,其人员工资.差旅费由需方出,反之由供方承担。
