除尘管道隔爆阻火阀 除尘器管道单向阻火隔爆阀

除尘管道隔爆阻火阀 除尘器管道单向阻火隔爆阀

安装和技术简介——江西世纪行 刘锦杨：189-7998-8077

    现在环保查得越来越严，隔爆阀的安装也是很多企-业必 须安装的硬性指标，因为需求量的增加，很多企业不顾质量只求价格，只有安装上安检不管就行，但是你有没有考慢产-品的暴能力呢？现在市面上很多两个厚的隔爆阀，它的暴能力是很差的，当然它的价格是有优势的。江西世纪行生产的隔爆阀是四个厚的厚度，只有厚度达到了，它的暴能力才能达标。所以对于企业安 全的产品，我们必 须要严格把关。不能只为了应付安检部门的检查。而是要真的做到为企业的安 全考虑。

   单向隔爆阀常用于除尘器或集尘器的入口管道上，是一种简单、经济可-靠的的隔爆产品，主要用来隔断设-备内部暴炸后产生的火焰和冲击波传到上游的管道和设备。在操作过程中，单向隔爆阀的阀瓣由管道内正常工作的气流打开或者处于常开状态。在被受保护的设备内部发生暴炸的情况犀隔爆阀的阀瓣受冲击波的冲击而关闭。

管道阻火隔爆阀特点：

1、适用范围 广

2、自锁装置、通过平衡锤调节、微压损

3、产品采用爆设计辅已集成传感器的监测，毫秒级响应

4、维护成本低

5、应用于除尘器的入口管，旋风分离器及其他粉尘工艺管道上

6、阀瓣为常开设计

适用粉尘：Kst小于等于300barg*m/s的St1和St2的粉尘；

口径从DN100~DN1000，多种可选；

材质：阀体碳钢，涂层颜色RAL3000；阀瓣不锈钢；

适用风速：15-30m/s；

压力损失：200pa左右；

可承受压力：2.0barg@20℃；

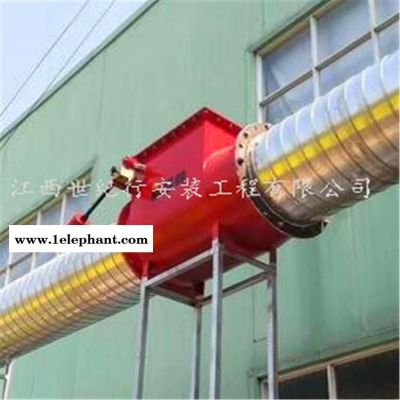

管道隔爆阀安装标 准安装方式：水平安装，采用法兰连接；

安装位置：除尘设备入口管道2-7m；

可以通过集成传感器检-测操作条件，允许更长的维护时间；

坚固，耐用的设计，允许低限度的维护；

自带检查盖，方便检查；

可选配信号传感器和闭合位置指示开关等附件；

粉尘管道阻火隔爆阀(单向防火阀)的基本构成：

   包括阀壳、阀瓣、接近开关及闩锁，阀壳的两端分别设有进口法兰和出口法兰，阀壳内设有腔体，阀瓣位于腔体内，阀瓣通过轴与阀壳的一端转动连接，当处于筏作状态或隔爆状态时，阀瓣的内表面与进口法兰位于腔体内的一端的端面相贴合，轴上设有位于阀壳的锁止杆，阀壳的底部设有用于检测阀瓣位置的接近开关，闩锁与阀壳的一端的外侧壁连接，闩锁内设有用于阻挡锁止杆的锁杆，接近开关与闩锁连接，接近开关控制锁杆的伸出，当接近开关感应到阀瓣到达位置时发出信号，闩锁的锁杆弹出，阻挡止锁杆。避免了二次的产生，防止的冲击波和火焰重新回到管道系 统中，保证了隔爆阀上游的人员安 全和设备安 全。

管道隔爆阀特点
1、被动式粉尘隔爆阀，不依赖外部电气设备；（可选配电控式阀门锁止机构，在时关闭阀门）；
2、材质：Q235; 可选不锈钢材质；
3、产品适用爆燃指数KST值可达400bar.ms
4、适用：有机粉尘和无机粉尘(含金属粉尘)；
5、适用温度场所：-20 – 85OC(或更高，请咨询我们)
6、风速范围：35m/s
7、适用于被保护设备泄爆压力：0.5 Bar
8、小压力损失：100Pa~500pa(不同尺寸)
9、执行标 准：EN15089 EN16447；可提供国内机构的检测报告；
10、流量：40m/s
11、设计强度：0.05MPa
12、粉尘特性：Kst, max ≤400 Bar, m/s；(ST1/ST2类粉尘)
13、产品规格： DN100 – DN1000；（特殊规格可按需订做）
14、可选配: 可选配阀位闭合指示开关、电动开 锁等附件和粉尘聚积传感器(开关量输出)
15、安装方式：与容器入风口侧保持水平与垂直安装、且保持不小于5-8倍管道直径的安装间距
16、带自锁机构，手动复位；防止回火，。

更多安装和技术详情，可咨询：江西世纪行 【刘工】

我司主营：单向隔爆阀、无焰泄爆装置、管道火花探测器、等安防产品，可提供安装和技术咨询。
