| 别名 | 电离式火焰检测 |
|---|---|
| 材质 | 灰铸铁 |
| 规格 | BWLJ-13 |
| 适用范围 | 燃烧器 |
| 外形尺寸 | 155*90*55 |
| 品牌 | 宝威燃控 |
| 型号 | BWLJ-13 |
| 加工定制 | 是 |

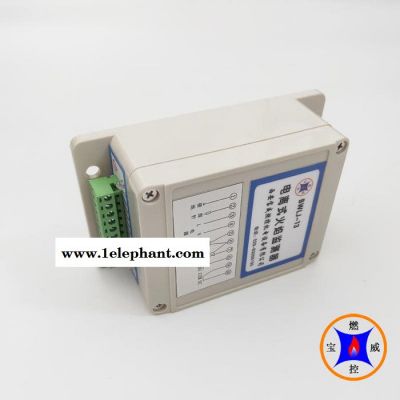

宝威燃控BWLJ-13电离式火焰检测器 离子火焰探测器
功能概述：
BWLJ-13电离火焰监测器主要用于燃烧器的火焰检测，检测性能良好可靠，只对火焰敏感，对温度无反应，具有强抗干扰性能。
控制点火器自动点火，点火时自动打开燃料阀，在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。
技术参数：
1. 电源电压 220V±10％ 50/60Hz
2. 火焰检测： 电离电极
3. 检测响应时间≦ 0.2秒
4. 电离电针与检测器连接距离≦ 100米
5. 使用温度 -20℃～80℃
6. 体积 155×90×55mm
7. 安装尺寸 135×52mm 安装孔 4－?5mm

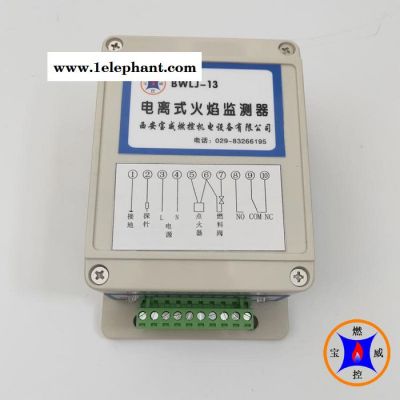

接线端子示意图：
安装示意图：
安装及接线：

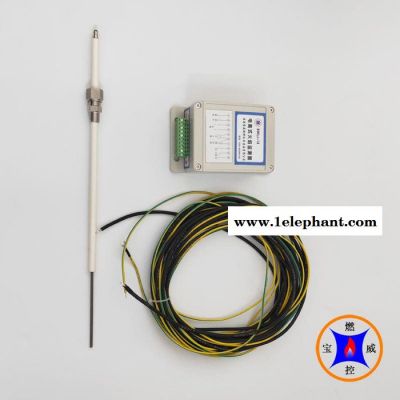

1. 电极安装，该检测器检测火焰采用接触式检测方式，安装电极时，必须使中心电极在检测时能接触到火焰，检测电极的中心电极必须对地绝缘不要接触燃烧器内的金属材料或耐火材料，控制器的地线必须与燃烧器的金属外壳牢靠连接（可靠接地）。
2. 点火器的电源线连接在控制器的5.6端子上，输出高压线一条接在点火针，另一条接燃烧器金属外壳。
3. 燃料阀由控制器端子6.7点控制。
