| 别名 | 熄火保护报警控制箱 |
|---|---|
| 材质 | 灰铸铁 |
| 规格 | BWBQ-13 |
| 适用范围 | 工业窑炉、烤包器熄火检测 |
| 外形尺寸 | 400*300*200 |
| 品牌 | 宝威燃控 |
| 型号 | BWBQ-13 |
| 加工定制 | 是 |
宝威燃控BWBQ-13熄火检测连锁控制装置 熄火检测报警装置
功能概述：
BWBQ-13熄火保护报警控制箱是根据石化、冶金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。
控制箱内装有BWZJ-13紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内BWZJ-13紫外线火焰监测器采用我公司高性能产品，电器元件均采用国内知名品牌，以确保设备运行可靠。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，保证系统安全，并可将着火、熄火信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。
技术参数：
■ 工作电源：220VAC/50Hz
■ 功 耗：100W
■ 火焰响应时间：见火响应≤1s
熄火响应1~3s
显示：控制柜通电时电源指示灯（红色）亮
旋开运行旋钮运行指示灯（白色）亮
见火响应时着火指示灯（绿色）亮
熄火响应时着火指示灯（绿色）灭，声光报警器报警
■ 输出：
1、燃料电磁阀电源AC220V
2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）
3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A
熄火响应时常闭触点闭合，常开触点断开
见火响应时常闭触点断开，常开触点闭合
■ 使用环境温度：监测器及UV探头：－20℃～80℃
■ 外形尺寸： 400×300×200（mm）
■ 安装孔尺寸：探头安装螺纹M20*1.5
■ 监测器型号：UV探头

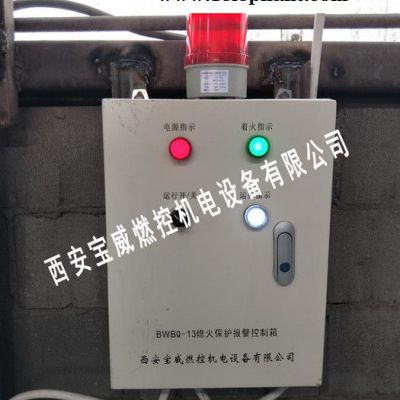

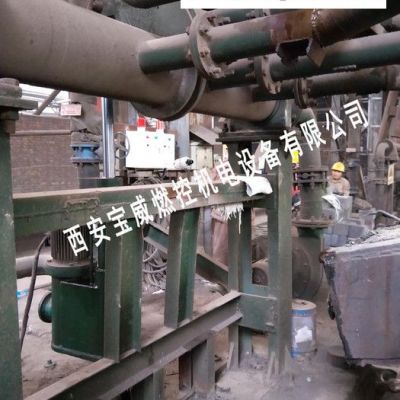

现场安装示例图：
