| 标称放电电流 | 20KA |
|---|---|
| 产品认证 | IOS9001 |
| 温度范围 | -40℃至+85℃ |
| 响应时间 | 25s |
| 最大操作电压 | 385V |
| 最大放电电流 | 40KA |
| 品牌 | OBO |

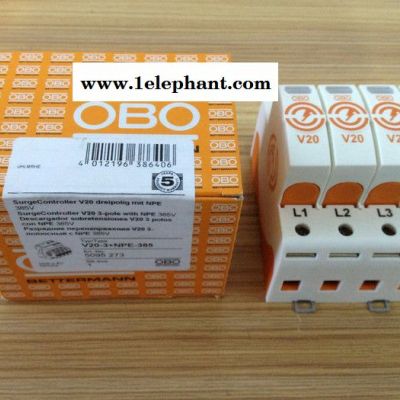

| 型号 | V20-C/3+NPE |
| 加工定制 | 否 |
功能&特点：
V20-C是属于C级的防雷器，它保护电气设备免受各种电压浪涌的危害，可提供单模块到4模块的不同型号。V20-C内含一个有高非线性特性的氧化锌压敏模块，该器件具有响应时间短、保护水平低、高通流量和长寿命的特点，特别当雷击电涌通过保护器后，后续电流不会出现。如果防雷器由于过载发生损坏，内置断路器将及时动作，中断与电源的连接，同时故障指示显示窗的颜色变为红色。
技术参数：
| V 20-C | |||||||
| 型号 | 75 | 150 | 280 | 320 | 385 | 440 | 550 |
| 最大持续造作电压 Uc AC | 75V～ | 150V～ | 280V～ | 320V～ | 385V～ | 440V～ | 550V～ |
| Uc DC | 100V- | 200V- | 350V- | 420V- | 505V- | 585V- | 745V- |
| 雷电保护区 | 1→2 | ||||||
| 需求等级-按照IEC 61643-1 | Ⅱ级 | ||||||
| 标称放电电流（单模块） | 15KA | 20KA | 15KA | ||||
| 最大放电电流（单模块）Imax(8/20) | 40KA | ||||||
| 电压保护水平 Up在1KA(8/20) | ≤300V | ≤500V | ≤900V | ≤1.0KV | ≤1.2KV | ≤1.5KV | ≤1.7KV |
| Up在5KA（8/20） | ≤350V | ≤650V | ≤1.1KV | ≤1.3KV | ≤1.5KV | ≤1.8KV | ≤2.1KV |
| Up在In时 | ≤400V | ≤700V | ≤1.3KV | ≤1.4KV | ≤1.7KV | ≤2.0KV | ≤2.4KV |
| 响应时间 | ＜25ns | ||||||
| 短路耐受能力25KA时的最大后备保险丝 | 125A gl/Gg | ||||||
| 连接线截面积 | 2.5-35m㎡（单股、多股线） 2.5-25m㎡（多股软线，连接端加护套） | ||||||
| 安装 | 安装在35㎜导轨上（符合EN50022） | ||||||
| IP等级 | IP20 | ||||||
| 温度范围 | ‘-40℃至+85℃ | ||||||
