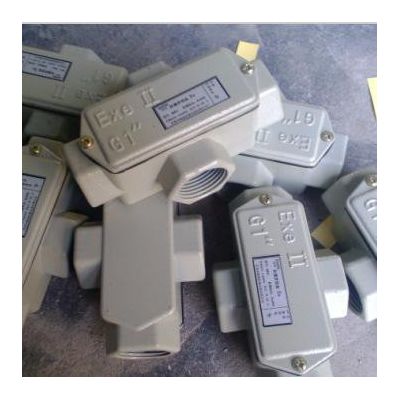

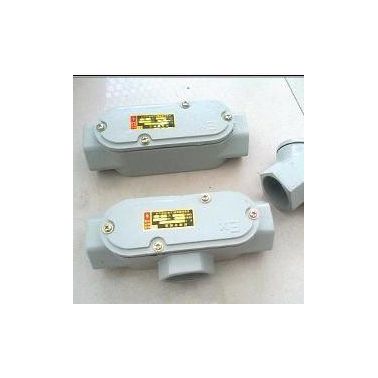

厂家批发直销BSD防爆穿线盒系列//武汉防爆

主要技术参数

BHC防爆穿线盒Ｇ型
规格
铸铝 Al
铸铁Ｃ
管子内径 型号 型号 外形尺寸(mm)
管子内径 L B H
1/2' BHC-G1/2L BHC-G/2T 15 120 30 58
3/4' BHC-G3/4L BHC-G3/4T 20 135 35 73
1' BHC-G1L BHC-G1T 25 160 42 83
11/4' BHC-G1 1/2L BHC-G1 1/4T 32 170 50 100
11/2' BHC-G1 1/2L BHC-G1/2T 40 180 60 108
2' BHC-G2L BHC-G2T 50 228 72 122
21/2' BHC-G2 1/2L BHC-G2 1/2T 70 246 86 139
3' BHC-G3L BHC-G3T 80 282 102 155
4' BHC-G4L BHC-G4T 100 300 120 160

BHC防爆穿线盒A 型
规格
铸铝 Al 铸铁Ｃ 管子内径 外形尺寸(mm)
型号 型号 L B H
1/2' BHC-A1/2L BHC-A/2T 15 120 32 38
3/4' BHC-A3/4L BHC-A3/4T 20 135 35 48
1' BHC-A1L BHC-A1T 25 160 42 55
11/4' BHC-A1 1/2L BHC-A1 1/4T 32 170 54 70
11/2' BHC-A1 1/2L BHC-A1/2T 40 180 60 78
2' BHC-A2L BHC-A2T 50 228 72 90
21/2' BHC-A2 1/2L BHC-A2 1/2T 70 246 86 104
3' BHC-A3L BHC-A3T 80 282 102 120
4' BHC-A4L BHC-A4T 100 300 120 135
BHC防爆穿线盒B 型
规格 Specification
铸铝Cast Al
铸铁Ｃast iron 管子内径Pipe’s inside diameter 外形尺寸(mm) Outline dimension
型号Type 型号 Type L B H
1/2' BHC-B1/2L BHC-B1/2T 15 120 50 38
3/4' BHC-B3/4L BHC-B3/4T 20 135 60 48
1' BHC-B1L BHC-B1T 25 160 70 55
11/4' BHC-B1 1/2L BHC-B1 1/4T 32 170 84 70
11/2' BHC-B1 1/2L BHC-B1/2T 40 180 90 78
2' BHC-B2L BHC-B2T 50 228 104 90
21/2' BHC-B2 1/2L BHC-B2 1/2T 70 246 121 104
3' BHC-B3L BHC-B3T 80 282 137 120
4' BHC-B4L BHC-B4T 100 300 145 135
BHC防爆穿线盒C型
规格
铸铝 Al
铸铁 管子内径 外形尺寸(mm)
型号Type 型号 Type L B H
1/2' BHC-C1/2L BHC-C1/2T 15 120 68 38
3/4' BHC-C3/4L BHC-C3/4T 20 135 85 48
1' BHC-C1L BHC-C1T 25 160 98 55
11/4' BHC-C1 1/2L BHC-C1 1/4T 32 170 114 70
11/2' BHC-C1 1/2L BHC-C1/2T 40 180 170 78
2' BHC-C2L BHC-C2T 50 228 136 90
21/2' BHC-C2 1/2L BHC-C2 1/2T 70 246 156 104
3' BHC-C3L BHC-C3T 80 282 172 120
4' BHC-C4L BHC-C4T 100 300 180 135
BHC防爆穿线盒D型
规格 铸铝 Al 铸铁 管子内径 外形尺寸(mm)
型号Type 型号 Type L B H
1/2' BHC-D1/2L BHC-D1/2T 15 100 50 38
3/4' BHC-D3/4L BHC-D3/4T 20 110 60 48
1' BHC-D1L BHC-D1T 25 132 70 55
11/4' BHC-D1 1/2L BHC-D1 1/4T 32 140 84 70
11/2' BHC-D1 1/2L BHC-D1/2T 40 150 90 78
2' BHC-D2L BHC-D2T 50 196 104 90
21/2' BHC-D2 1/2L BHC-D2 1/2T 70 211 121 104
3' BHC-D3L BHC-D3T 80 247 137 120
4' BHC-D4L BHC-D4T 100 275 145 135
