| 产品等级 | 优级品 |
|---|---|
| 产品上市时间 | 2000年 |
| 认证 | CCCF |
| 安装高度 | 2-6m |
| 保质期 | 12个月 |
| 工作电压 | 24v |
| 工作温度 | -10 105° |
| 类型 | 温感探测报警器 |
| 适用范围 | 消防场所 |
| 外形尺寸 | 230×350×275（mm） |
| 颜色 | 红色 |
| 重量 | 300g |
| 执行质量标准 | 国标 |
| 贸易属性 | 外贸+内贸 |
| 品牌 | 天优 |
| 型号 | JTW-LCD-TY6001/AB |
| 加工定制 | 否 |
| 打样周期 | 1-2天 |
JTW-LCD-TY6001/AB

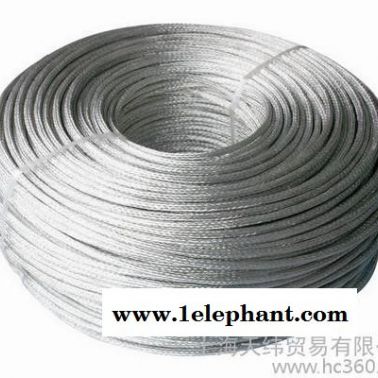

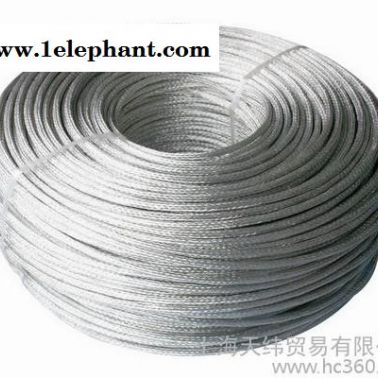

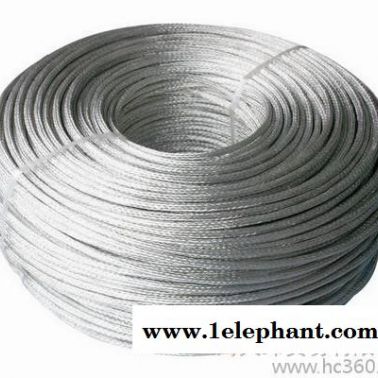

可恢复式缆式线型差定温火灾探测器
一、概述
JTW-LCD-TY6001/AB可恢复式缆式线型差定温火灾探测器（以下简称探测器）是一种新型的可恢复式缆式线型火灾探测产品，该探测器以中华人民共和国标准GB16280-2005《线型感温火灾探测器》及一号修改单为其主要设计依据，并同时具有差温、定温两种火灾探测报警特性。该探测器由感温电缆、微机处理器、终端盒组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。
JTW-LCD-TY6001/AB可恢复式缆式线型差定温火灾探测器型号中各部分代表意义如下：
公司产品代码
天优公司标识
定温特性
差温特性
线型缆式
感温特性代号
探测器代号
消防产品分类代号
二、工作原理
探测器由感温电缆、微机处理器、终端盒组成。感温电缆由具有定温特性的感温电缆与具有差温特性的感温电缆绞合而成。微机处理器内设信号处理电路，其中包括信号采集、信号放大转换电路、环境温度测试电路等。微机处理器与一定长度的感温电缆和终端盒连接使用，微机处理器对感温电缆、及温度进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。
三、主要功能特点及技术性能
1. 符合中华人民共和国标准GB16280-2005《线型感温火灾探测器》及一号修改单相关要求。其动作性能的受热长度为1米。
2. 具有定温报警功能，定温报警阈值为85℃。
3. 具有差温报警功能。
4. 最大使用长度为200m。
5. 具有火灾报警、故障报警两组独立无源继电器触点输出。
6. 可以监视感温电缆的开路、短路故障。
7. 感温电缆具有可恢复功能。
8. 感温电缆采用绞合缆式结构，抗电磁干扰能力强。
四、主要技术参数：
1. 使用环境温度：-10℃～60℃。
2. 使用环境相对湿度：≤93％，无凝露。
3. 工作电压：DC24V±10％。
4. 静态监视电流：≤25mA。
5. 报警状态电流：≤45mA。
6. 继电器触点容量：1A/24VDC，0.3A/220VAC。
五、主要应用场所
1. 电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域；
2. 皮带输送机或系统等；
3. 液压站及润滑油库、油管廊及其它供油系统场所；
4. 电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；
5. 酒库、仓库及货架库等；
6. 工业过程及材料输送系统；
7. 化学品储存工厂；
8. 计算机房、电气控制室以及其它洁净厂房等。
六、系统接线方式
1．外形尺寸及安装示意图
2．微机处理器接线端子说明
1. 端子1-4：DC24V电源端子，端子1、2为供电电源DC24V的正极，端子3、4为供电电源DC24V的负极。
2. 端子5-6：火灾报警继电器（报警时吸合）输出。
3. 端子7-8：故障报警继电器（故障时断开）输出。
4. 端子9-14：感温电缆接入端子，其中端子9（D-）、10（D+）分别与定温感温电缆连接（白色、橙色）；端子11（B-）、12（B+）分别与感温电缆两根褐色导线（漆包线）连接;端子13（C-）、14（C+）分别与差温感温电缆连接，其中芯线接C+端子，裸线接C-端子。感温电缆与微机处理器或终端盒连接时，必须清除感温电缆引线表面的漆包层及氧化层等，以保证电路连接良好。
3．终端盒接线端子说明
图3?终端盒接线端子示意图
终端盒接线端子C+、C-、B+、B-、D+、D-分别通过感温电缆的导体与微机处理器的接线端子对应连接。连接时必须清除感温电缆导体表面的漆包层及氧化层，以确保电路连接良好。
4．接线方式
与火灾报警控制系统配套使用时，可通过其输入（监视）模块，将线型感温探测器的报警信号接入系统，其接线方式见下图4：
图4
七、微机处理器显示状态说明
1. 在正常监视状态下，微机处理器运行LED指示灯（绿色）闪亮。
2. 当故障LED指示灯（黄色）点亮时，表示感温电缆存在开路或短路故障。
3. 当火灾报警LED指示灯（红色）点亮或常亮时，表示探测器保护区域内温度异常，已经达到规定的差温报警所要求的温升或定温报警阈值，系统处于火灾报警状态。
八、探测器安装
1. 感温电缆安装要求
n 感温电缆与微机处理器连接时，必须清除感温电缆引线表面的漆包层及氧化层等，以保证感温电缆与微机处理器连接良好；
n 感温电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工,如确需中间接头时，必须使用专用的感温电缆中间接线盒；
n 感温电缆可以采用直线式、缠绕式或正弦波式敷设，为提高探测灵敏度尽量采用与被保护对象的接触式安装，安装时宜采用专用夹具；
n 感温电缆安装过程中要求避免重力挤压冲击；
n 安装时严禁硬性弯曲（弯曲半径要大于0.1m）、扭转传感电缆；
n 感温电缆安装完毕后，应没有破损、划伤等现象，确保防水性能，并测量绝缘状况良好；
n 严禁在温度超过60度的环境中，使用该感温电缆；
n 对正常表面温度超过60度的被保护对象，严禁使用该感温电缆。
2. 微机处理器与终端盒的安装
n 微机处理器安装在室内时，应将其固定在现场附近的墙壁上或金属框架上；采用集中安装的原则，距地高度应在1.5m左右；
n 微机处理器安装在室外时，必须有外罩防雨箱；
n 微机处理器应安装在明显便于观察、维护的位置，并设醒目标志牌；
n 安装微机处理器、终端盒时，必须保证盒体的密封性能，以保证达到探测器各部分的防护等级。否则，将使探测器可靠性下降，降低探测器的性能，并造成探测器误报火警或故障情况的发生。
九、常见故障处理
1. 当探测器有故障时，可以通过微机处理器LED指示灯的显示状态，检查相应的部位，并采取相应的措施。
2. 当探测器中间有接头时，必须采用感温电缆中间接线盒，并按要求安装接线，以保证探测器的稳定运行。
3. 对于偶发性误报火警或误报故障的探测器，应做好记录，并从以下几个方面查找原因，排除故障：
n 检查微机处理器、感温电缆中间接线盒、终端盒密封是否良好。
n 检查感温电缆护套有无破损。
n 检查微机处理器、感温电缆中间接线盒、终端盒的端子接线是否牢固可靠、连接良好。
4. 无法排除探测器故障时，可及时与我公司联系。
