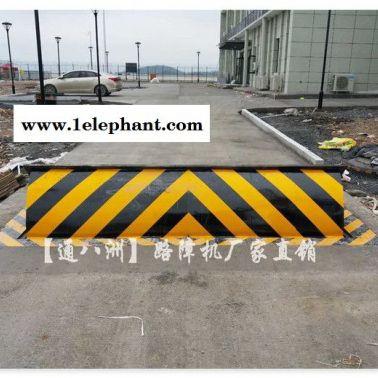

路障机简介

路障机是一种埋入地下，需要时能迅速升起的大型设备。具有承重能力强、抗撞能力强的特点和破胎功能。是现代防恐拦截的较为理想的新型装备。该路障机主要由路障阻挡及升降机构成，液压传动系统、电气自动控制和排水系统四部分组成。

一.路障机主要特点

1.路障机整体结构合理，抗冲击力强主机框架由26mm厚的钢板组成。双作用摆动油缸在压力油的作用下，活塞杆伸出时拉动大摇臂抬起，大摇臂带动小摇臂，小摇臂再推动防护板翻起，当防护翻板旋转到设定高度时，大、小摇臂刚好拉直在同一直线上，根据连杆铰接的力的传导特性，机构此时自锁。也正因为这种自锁特性，有效地确保了机构整体的稳固和牢靠。

2.路障机采用了先进的工业可编程控制器（PLC）控制电路和可靠的液压动力传动系统。设备操作简便，反应迅速，升降平稳，耗能低，同步性好。在升起时，能阻挡车辆冲击，下降到位后，与路面齐平，让过往车辆顺利通行。

3.整体机架厚重，结实，钢板厚度16-35mm，框架内部筋板密集，排布合理。当路障机降至路面相平时，50多吨重的车辆从上面通过，平稳、扎实。

4.整个系统设置手动操作功能，在停电和故障时，路障机依靠手动操作，照样能翻起和降落。如“手动操作示意图”。并且，为了保证系统在停电后的操作简便，升降迅速，在系统的油路上增设（氮气）胶囊式蓄能器。停电时，一扳动手动换向阀手柄，蓄能器内的压力油即可在3秒之内将翻板撑起或降下。

说明：如果停电，可以将手动换向阀的操作杆往里推，摇动手动泵手柄，路障机翻板升起。反之，将换向阀的操作杆往外拉，摇动手动泵手柄，路障机翻板下降。操作简便，功能可靠。

 5.路障机的零部件分别作了除锈、镀锌、表面油漆等防锈防水处理。保证了路障机的使用年限。控制柜安装在地面上，采取了防水设计、外壳内外表面都做了喷塑处理。

6.主机采取了可吊装结构，极大方便了安装和维修。

7.系统设置了温度监控及自动补偿功能，利用温度传感器对系统运行全程监控。系统还设置了节能工作模式自动切换功能：油泵电机空转5分钟后能自动关机。

8.系统另外还设置了开闸指令备份功能：为保证设备开闸的可靠性，采用开闸指令备份。

二、路障机主要技术参数

     1、控制系统：液压（液晶显示，中文菜单）。

2、供电电压： 220V/380V（控制电压24V）。

3、系统动力：1.5KW/2.2KW/3.7KW.

4、承压能力：100-120吨以上货柜车。

5、防撞力：K12（相当于120KM/时的撞击，车子被阻止  设备照常工作）

6、防护等级：IP68（防尘、防水）

7、开启时间：3~6S(可调)。

8、关闭时间：3~6S(可调)。

9、通讯： RS485≤1200M。

10、升高程度：450mm-600mm。

11、工作温度：-25℃--- 75℃。

12、液压压力是可调的，正常压力应调在50KGF以下**高不能超过70KGF。

13、存储环境：-10℃--- 75℃, 防雨防潮防尘。

14、功率：4500W
